耐火キャップNX 適合貫通穴呼び径125(穴径φ135)以下 空調配管用 IRC-125NX
取り寄せ品
- 【特長】
●準耐火45分壁に対応しました。

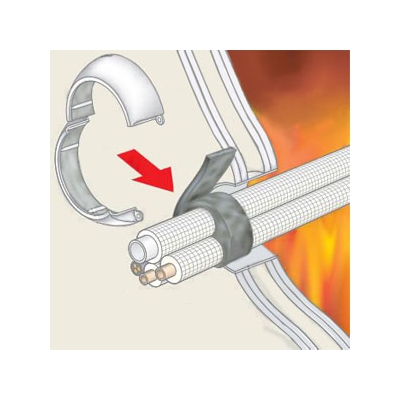

●簡単施工で施工時間が短縮できます。
●金具の内側にパテが取付けられているため、従来のようなパテ詰め作業が省けます。
●スリット入りパテのため、分割しやすく巻き付けやすくなりました。
●界壁・間仕切り壁などの114条区画(建築基準法施工令114条に定められる区画)に対応。
●様々な防火区画に対応しています。 - 【仕様】
●空調配管用
●適合貫通穴呼び径(穴径):125(φ135)以下

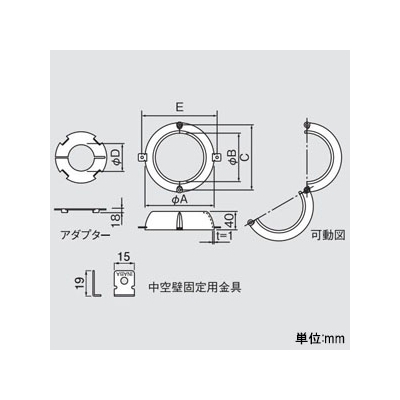

●寸法(mm):φA 178、φB 133、C 169、φD 85、φE 196
《国土交通大臣認定番号》
●中空壁:PS045WL-0824
・壁厚み(mm):74以上
・開口部:円形(φ160mm以下)
●床(ALC・コンクリート):PS060FL-0776
・床厚み(mm):100以上
・開口部:円形(φ160mm以下)
●床(止水スリーブ対応):PS060FL-0776
・床厚み(mm):100以上
・開口部:円形(φ200mm以下)
・止水スリーブ径(mm):φ160以下
・モルタル埋戻し
●中空床:PS060FL-0791
・床厚み(mm):284.5以上
・開口部:円形(φ160mm以下)
●壁(ALC・コンクリート):PS060WL-0777
・壁厚み(mm):80以上
・開口部:円形(φ160mm以下)
●中空壁(木軸を含む):PS060WL-0774
・壁厚み(mm):80以上
・開口部:円形(φ160mm以下)
●片壁:PS060WL-0775
・壁厚み(mm):42以上
・開口部:円形(φ160mm以下)
《セット内容》
●耐火キャップNX金具(耐熱シールIPJ入り)
・材質:SGC
●アダプター
・材質:SGC
●コンクリートタッピングビス(M4×25)×2本
・材質:ユニクロ処理鉄材
●石膏ボード用ビス(M4×40)×4本
・材質:ラスパート
●中空壁用固定金具×2個
・材質:SGC
●熱膨張性耐熱シールIPNX
・材質:耐熱シール
●取扱説明書
●国土交通大臣認定品表示シール
【ご注意】
※作業時には、ケガをしないように軍手、手袋などをご使用ください。
※屋外でご使用の場合は、紫外線、雨水などが当たらないように処置を施してください。
※認定書をご熟読の上、施工してください。
※中空施工には板厚0.25mm以上の鋼製スリーブが必要です。
※サイズの選定の際には、占積率及び金具最小内径を共に満たすことをご確認ください。
※アダプターは、アダプター内径以下の配管に対して必ずご使用ください。
※床貫通部に使用する場合は、縦引き貫通材の支持を完全に行ってください。特に冷媒管の場合は、配管長の中央部に「パイプロックTK」を使用して配管を支持してください。不十分な場合はパテに隙間が生じたり落下する可能性があり、耐火性能が発揮できません。
