パイプロック パイプサポート+固定バンド 空調配管用縦引配管固定金具 TK-4K
取り寄せ品
- 【特長】
《配管自重による負荷を解消》

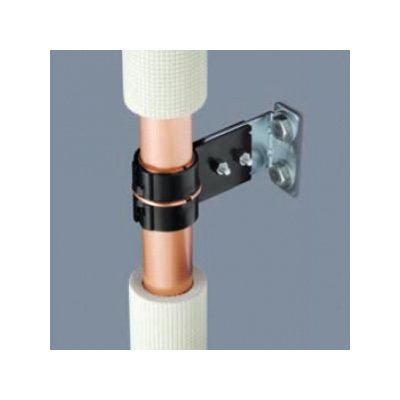

●パイプロックは、従来工法のような支持ではなく、 銅管そのものをロウ付けによって固定することにより、配管自重による負荷を解消します。
《銅管の熱伸縮による負荷を半減》
●パイプロックを配管長の中央部分に取り付け、取り付け位置を支点に熱伸縮を上下方向に逃がすことにより、 熱伸縮による負荷を半減させます。このため、立ち上がり部・立ち下がり部の熱伸縮の処理方法(伸縮曲管[エキスパンションループ、エキスパンションオフセット])に必要な施工スペースを縮小できます。
《後付け可能》
●パイプサポートは「筒型形状」ではなく「分離型形状」ですので、縦引き配管施工後の取り付けが可能です。
《仮止め可能》
●パイプサポートはツメを設けており、銅管への仮止めが可能です。このため、銅管へのロウ付け作業が容易にできます。
《位置合わせが容易》
●固定バンドを取り付けるベース金具には、長穴を設けており、取り付け位置の微調整が容易にできます。 - 【仕様】
●適合銅管サイズ:φ12.70

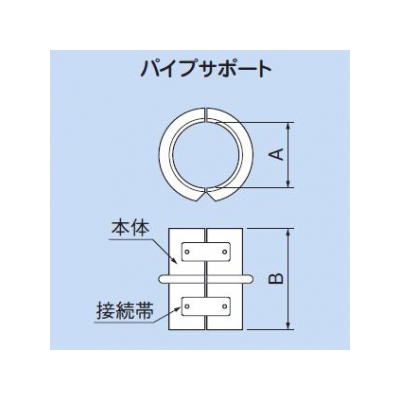

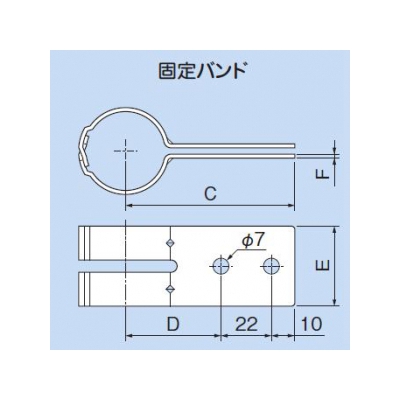

●寸法(mm):A-12.81/B・E-35/C-64.8/D-32.8/F-1.6
●材質:パイプサポート本体…C1220/パイプサポート接続帯…SUS301-CSP/固定バンド…SPHC(カチオン電着塗装処理)
●セットビス明細:+六角ボルトM6×20L…2本(ユニクロ)/六角ナットM6…2個(ユニクロ)
