24時間式タイムスイッチ ボックス型 交流モータ式 AC200V用 c接点 別回路 TB32209K
取り寄せ品
- 【特長】
●埋込型設定子を採用。最小設定間隔15分の多動作型です。
●あらかじめ標準装備された埋込型設定子を、内側または外側に倒すだけの簡単設定です。
●DINレールにも取付可能です。 - 【仕様】
●TB32Kシリーズ
●形状:ボックス型
●動作周期:24時間式
●1回路型
●駆動方式:交流モータ式
●出力方式:タイマー出力
●定格電圧(V):AC200
●許容電圧変動範囲(V):AC170-230
●周波数(Hz):50/60切替
●消費電力(W):1.5
●電源表示方式:緑LED表示
●設定:
・ON/OFF最小間隔(分):15
・設定単位(分):15
・ON/OFF動作回数:96動作
●接点構成:1c
●回路構成:別回路(無電圧出力)
●手動ON/OFF:入-自動-切スイッチ付
●負荷容量:
・抵抗負荷(A):15
・白熱灯負荷(A):10
・誘導負荷(A):12(COSφ=0.7以上)
・モータ負荷(COSφ=0.7):AC100V 750W/AC200V 1500W
※三相モータの場合は電磁開閉器を組み合わせてください。
・最小適用負荷:DC5V 10mA
●停電補償:なし
●時間精度:電源周波数に同期
●動作時刻精度(分):±3以内
●接点開閉回数(回):50000
●使用周囲温度・湿度:-10℃～50℃、85%以下
●取付方法:露出・DINレール
●本体色:アッシュグレイ

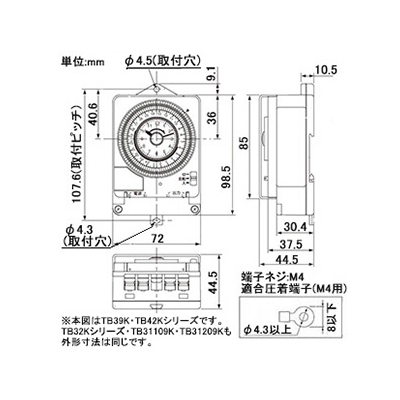

●サイズ(mm):タテ107.6×ヨコ72×フカサ44.5
●重量(g):180
●付属品:木ねじ(3.8×30) 2本
【ご注意】
※交流モータ式は周波数を正しく設定してご使用ください。
