精密圧着ペンチ 小・中型コンタクトピン用 AWG#28～18対応 全長175mm バネ付 PA-20
取り寄せ品
- 【特長】
●小・中型コンタクトピンの高精度な圧着が可能です。
●4つのダイスサイズを使い分ける事により、2.5～5mmピッチ相当までの端子の圧着に対応。さらに、AWG#28～18のワイヤーにも対応します。
●セットピンにより長時間の使用による緩みも簡単に調整が可能です。
●グリップは環境に優しいエラストマーを採用。耐油性に優れてます。
●本体表面は、高級感のある黒染めテフロン加工を施しております。

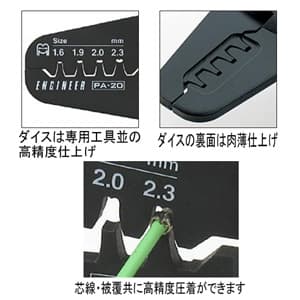

●ダイスは肉薄仕様で極小ピンの圧着に最適です。 - 【仕様】
●小・中型コンタクトピン用
●全長(mm):175
●重量(g):137
●材質:高炭素鋼
●バネ付
《対応電線》
●ダイス(mm):幅1.6×高さ0.7×厚み2.5t
・AWG(芯線):#28～22
・mmφ:0.32～0.64
・㎟:0.08～0.33
●ダイス(mm):幅1.9×高さ0.8×厚み2.5t
・AWG(芯線):#24～20
・mmφ:0.51～0.81
・㎟:0.21～0.52
●ダイス(mm):幅2.0×高さ0.9×厚み2.5t
・AWG(芯線):#22～18
・mmφ:0.64～1.02
・㎟:0.33～0.82
●ダイス(mm):幅2.3×高さ1.0×厚み2.5t
・AWG(芯線):#20～18
・mmφ:0.81～1.02
・㎟:0.52～0.82
