精密圧着ペンチ 小型コンタクトピン用 AWG#32～20対応 全長175mm バネ付 PA-09
取り寄せ品
- 【特長】
●1.25、1.5mmピッチなどの極小コンタクトピンの高精度な圧着が可能です。
●4つのダイスサイズを使い分ける事により、1.25～2.5mmピッチまでの端子の圧着に対応。さらに、AWG#32～20のワイヤーにも対応します。
●セットピンにより長時間の使用による緩みも簡単に調整が可能です。
●グリップは環境に優しいエラストマーを採用。耐油性に優れてます。
●本体表面は、高級感のある黒染めテフロン加工を施しております。

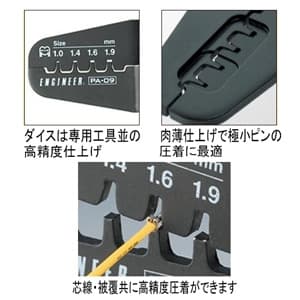

●ダイスは肉薄仕様で極小ピンの圧着に最適です。 - 【仕様】
●小型コンタクトピン用

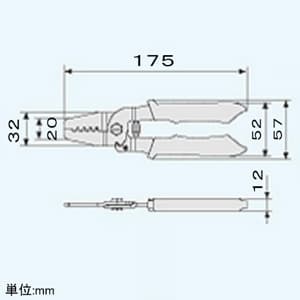

●全長(mm):175
●重量(g):135
●材質:高炭素鋼
●バネ付
《対応電線》
●ダイス(mm)幅1.0×高さ0.50×厚み1.7t
・AWG(芯線):#32～28
・mmφ:0.20～0.32
・㎟:0.03～0.08
●ダイス(mm):幅1.4×高さ0.55×厚み1.7t
・AWG(芯線):#28～24
・mmφ:0.32～0.51
・㎟:0.08～0.21
●ダイス(mm):幅1.6×高さ0.8×厚み2.0t
・AWG(芯線):#24～22
・mmφ:0.51～0.64
・㎟:0.21～0.33
●ダイス(mm):幅1.9×高さ0.9×厚み2.0t
・AWG(芯線):#24～20
・mmφ:0.51～0.81
・㎟:0.21～0.52
