感震センサーユニット 疑似漏電方式 単3専用 別置用 ES-BX
取り寄せ品
- 【特長】
●既設のテンパール工業製住宅用分電盤に後から取付けて感震機能を実現します。
●震度5強相当以上の地震で、電気回路を自動で遮断します。動作時には光と音でお知らせし、約3分後に主幹漏電ブレーカを遮断します。
●擬似漏電方式なのでらくらく省施工です。
●専用の主幹漏電ブレーカへの交換は不要です。
●タブ端子で接続・電気工事が簡単です。

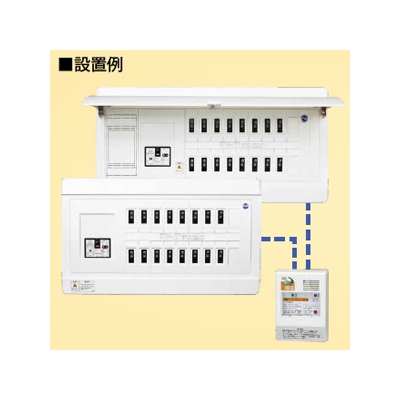

●住宅用分電盤の近傍に設置して配線してください。 - 【仕様】
●感震センサーユニット
●疑似漏電方式
●単3専用 別置用
●対応分電盤:フラットばん、スマートばん(A/V)、パールテクト、パールミニ
●盤外用
●疑似漏電出力線:AWG16(1.25㎟)長さ200m
●適用主幹ブレーカ:漏電ブレーカ 0.1秒 30mA以下(住宅用分電盤の主幹)
●定格電圧:AC100V 50/60Hz
●使用周囲温度(℃):-10～40 ※結露・氷結のないこと
●動作感度:震度5強相当
●取付水準許容値:鉛直に対し±5°以内
●感震動作機能:
・(1)感震動作機能:地震波を感知すると約3分後に漏電ブレーカへの遮断信号を出力します。
・(2)地震波感知記憶機能:地震波感知から漏電ブレーカへの遮断信号出力までの3分間に停電が発生すると、地震波感知を記憶して、復電時すぐに漏電ブレーカへの遮断信号を出力します。
・(3)停電補償機能:停電後8秒以内に地震波を感知すると、復電時、すぐに漏電ブレーカへの遮断信号を出力します。
●ブザー:地震波感知時(鳴動)
●ランプ(LED):
・感震動作ランプ:地震波感知時 赤点滅、(テストボタン短押し時 赤点滅)
・電源ランプ:通常時 緑点灯、停電時 消灯
●外部警報出力:外部警報用無電圧接点
●外形寸法(mm):137×100×45
●質量(kg):0.22
●付属品:本体用端子カバー、専用ネジ、専用端子カバー、メールタブ端子、専用電線、差込形電線コネクタ、結束バンド他
