かってにスイッチ 熱線センサ付自動スイッチ 天井取付 子器 換気扇接続端子付 換気扇連動用 換気扇100W AC100V WTK29318
取り寄せ品
- 【特長】
●トイレの換気扇を遅れ消灯させたい場合におすすめです。
●親器(WTK24818・WTK248128など)との組み合わせにより、照明と換気扇の連動制御が可能です。
●換気扇の動作保持時間は約10秒～約30分の間で14段階で設定が可能です。 - 【仕様】
●天井取付
●施設向け
●子器・換気扇接続端子付
●換気扇連動用
●換気扇100W
●検知後連続動作時間:約10秒～30分可変形
●適合負荷:換気扇
●定格電源電圧(V):AC100
●定格子器側電圧:-(対地100V)
●負荷容量(A):1(1～100W)
●消費電力(W):0.8
●開閉回数(回):100000
●子器配線方式:2線無極性(総配線50m以下)

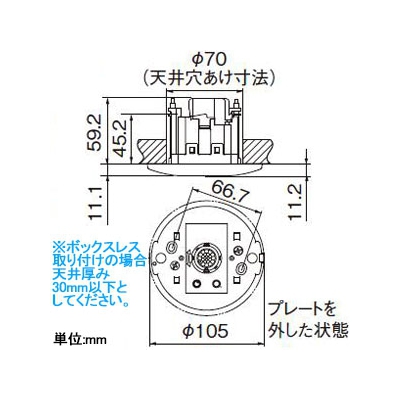

●取付方式:ボックス取付、天井パネル取付金具固定方式(30mm以下)両用
●適合ボックス:深型中形四角アウトレットボックス(丸孔カバー付)またはコンクリートボックス(丸孔カバー付)・深型八角アウトレットボックス(丸孔カバー付)またはコンクリートボックス(丸孔カバー付)
●深さ(mm):54以上(ボックスと丸穴カバーの合計)
●適用電線:φ1.6、φ2.0単線専用(親器-子器、子器-子器間の配線も同様)
●使用周囲温度(℃):-10～40
【ご注意】
※白熱灯照明器具から40cm以上はなしてください。
※電源を接続しないと換気扇は動作しません。
※必ず電源の配線が必要です。電源は親器と異なる電圧でもご使用いただけます。
※親器・子器間の配線は線間電圧DC12Vですが、地電圧AC100Vですので適用電線(φ1.6、φ2.0単線)以外使用しないでください。
※子器の送り端子はついておりませんので、さらに子器を接続される場合は配線上でジョイントしてください。
※子器のみの使用はできません。
※ボックスレス取付の場合、天井厚み30mm以下としてください。
