電動給気シャッター 防火ダンパー付 給気関連システム部材 適用パイプ:φ175mm P-21QDDL6-BL
取り寄せ品
- 【特長】
●レンジフードファン運転時の室内負圧を解消します。
●外風耐力のあるシャッター機構を採用しました。
●空間にすっきりフィットするスクエア調のデザインです。
●天井・壁(取付方向フリー)に取付が可能です。
●温度ヒューズは72℃溶断品です。 - 【仕様】
●BL認定番号:BLVU131419
●防火ダンパー付
●建材試験センター証明番号(防火設備該当品):第13EG521号
●建材試験センター成績番号
・温度ヒューズ作動試験:第13A3315号
・漏煙試験:第13A3313号、第13A3314号
●外気侵入防止電動シャッター内蔵(常閉式)
●確認ランプ付(シャッター開時点灯)
●静かな開閉動作
●速結端子付
●適用パイプ(mm):φ175
●定格単相:100V、50/60Hz
●材質:本体/鋼板、パネル部/プラスチック

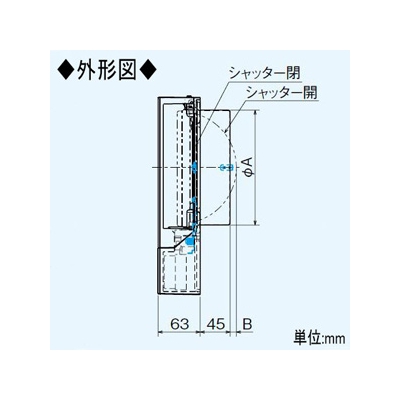

●寸法(mm):A-172、B-10
●質量(kg):1.5
《電動給気シャッターとの接続可能なレンジフードファン》
●KQE・KCQ・KQHタイプを除く深形「K7シリーズ」全機種、V-316KR5、V-316KSW5、V-36K5(-BL)(-BL-L)、V-754FR、V-904FR、V-50RH3、V-507RH3(-S)、V-509RH3、V-90CF、V-90SF-R(-L)、フラットフード形全機種
【ご注意】
※給気開口部(側面)が天井・壁に近い場合、室外環境により壁を汚す場合がありますので、このような場合はフィルター付の選定をおすすめします。
※防火ダンパーの使用・設置場所については地区により異なった規制を受ける場合がありますので、あらかじめ所轄の官公庁(特に消防署)にご相談ください。
※下記環境下で使用しますとシャッター表面およびグリル表面から結露水が滴下することがあります。(室温が-5℃を下回りかつ室内温度20℃、室内湿度50%RH以上)
※10μm以下の小さな粒子などは通過するものがあります。
