通気ギャラリー+押え枠+吹込防止カバー+防虫網 IP32 屋外使用可 鋼板製 G2-15-SET-E
取り寄せ品
- 【特長】
●通気ギャラリーを用いることにより、従来のようなパネルへの通気孔の加工が不要となるため、大幅な省力化が図れます。
●取付けがきわめて簡単です。パネル穴に表面から通気ギャラリーをはめ込み、裏面から押え枠をビス止めするだけで取付けができます。
●吹込防止カバー、防虫網、防塵フィルター等の付属品により、用途に応じた仕様が選択いただけます。
●吹込防止カバー(吹込んだ雨水を外部へ流す構造)を用いることにより、屋外用としてもご使用いただけます。 - 【仕様】
●屋外使用可
●保護等級:IP32
●取付方法:E
●セット内容:通気ギャラリー(G2-15)、防水パッキン(G-PS15)、押え枠(G15-WS)、吹込防止カバー(G15-BD)、防虫網(G15-MS)

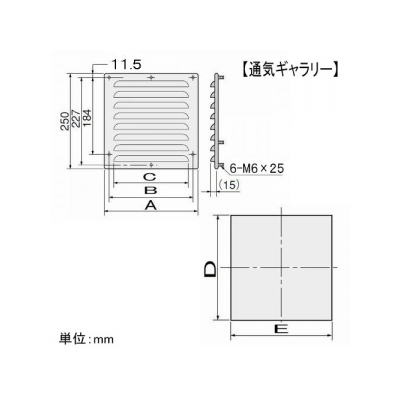

●通気ギャラリー
・寸法(mm):A-200、B-177、C-150
・材質:鋼板(2.3mm)、下塗り付き
・開口部面積(㎠):75
・パネル切抜寸法 D×E(mm):235×185
●防水パッキン
・材質:CRスポンジ

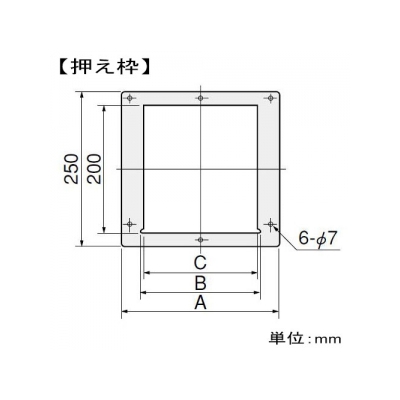

●押え枠
・寸法(mm):A-200、B-142、C-130
・材質:鋼板(1.6mm)、三価クロメートメッキ仕上
●吹込防止カバー
・寸法(mm):A-197、B-143
・材質:鋼板(1.6mm)、下塗り付き
●防虫網
・寸法(mm):A-138
・材質:ステンレス鋼、ステンレス枠付
【用途】
●操作盤、制御盤、配電盤、キュービクル等の換気用部品としてご使用ください。
