通気ギャラリー+押え枠+防塵フィルター IP31 屋内推奨 鋼板製 G2-20-SET-C
取り寄せ品
- 【特長】
●通気ギャラリーを用いることにより、従来のようなパネルへの通気孔の加工が不要となるため、大幅な省力化が図れます。
●取付けがきわめて簡単です。パネル穴に表面から通気ギャラリーをはめ込み、裏面から押え枠をビス止めするだけで取付けができます。
●吹込防止カバー、防虫網、防塵フィルター等の付属品により、用途に応じた仕様が選択いただけます。
●吹込防止カバー(吹込んだ雨水を外部へ流す構造)を用いることにより、屋外用としてもご使用いただけます。 - 【仕様】
●屋内推奨
●保護等級:IP31

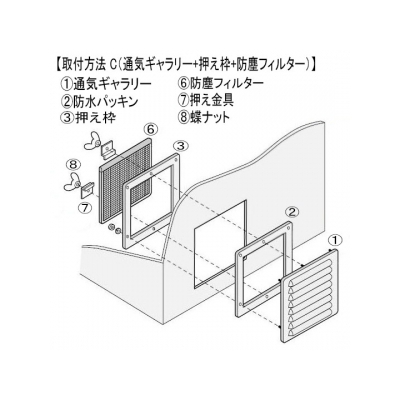

●取付方法:C
●セット内容:通気ギャラリー(G2-20)、防水パッキン(G-PS20)、押え枠(G20-WD)、防塵フィルター(G20-FD)、押え金具、蝶ナット

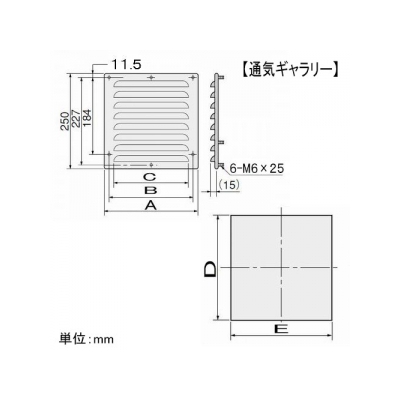

●通気ギャラリー
・寸法(mm):A-250、B-227、C-200
・材質:鋼板(2.3mm)、下塗り付き
・開口部面積(㎠):105
・パネル切抜寸法 D×E(mm):235×235
●防水パッキン
・材質:CRスポンジ

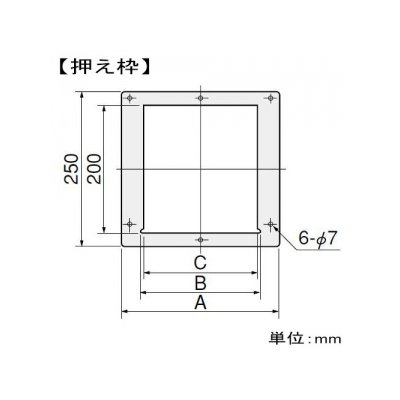

●押え枠
・寸法(mm):A-250、B-192、C-180
・材質:鋼板(1.6mm)、三価クロメートメッキ仕上

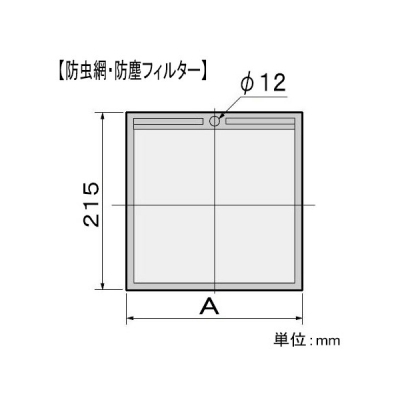

●防塵フィルター
・寸法(mm):A-215
・材質:ハニカムメッシュ、ステンレス枠付
【用途】
●操作盤、制御盤、配電盤、キュービクル等の換気用部品としてご使用ください。
