防水形圧着端子 100個入り 赤透明色 SR1.25-3C-RCL
取り寄せ品
| メーカー | ニチフ |
|---|---|
| 型番 | SR1.25-3C-RCL |
| JANコード | 4521989094720_100 |
- 【特長】
●RoHS指令の適合商品です。

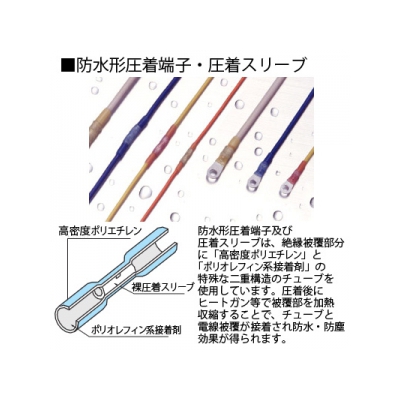

●防水形圧着端子及び圧着スリーブは、絶縁被覆部分に「高密度ポリエチレン」と「ポリオレフィン系接着剤」の特殊な二重構造のチューブを使用しています。圧着後にヒートガン等で被覆部を加熱収縮することで、チューブと電線被覆が接着され防水・防塵効果が得られます。 - 【画像に関して】
画像は代表画像です。実際の商品と異なる場合があります。
【仕様】
●防水形圧着端子
●色:赤透明
●材料:
・[端子]黄銅(電気すずめっき)
・[絶縁被覆部分]高密度ポリエチレン、ポリオレフィン系接着剤の特殊二重構造チューブ
●定格電圧:AC600V
●最大使用温度(℃):105

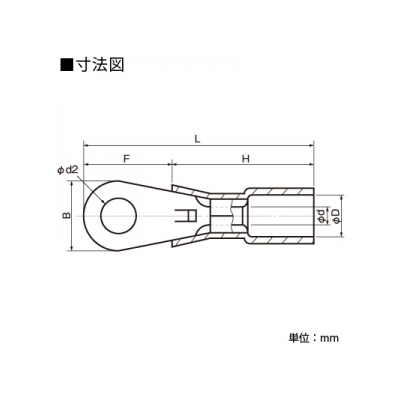

《各部の寸法(mm)》
●φd2:3.2
●B:5.5
●L:25.3
●F:7.0
●H:16.5
●φD:4.2(最小)
●φd:1.7
《電線抱合範囲》
●撚線(㎟):0.75～1.25
●AWG:18-16
《適用工具》
●手動工具:NH82
【ご注意】
※ほとんどの電線に使用できますが、被覆材料がシリコンゴム、ガラス編組、テフロン(FET、TFE等)、フッ素ゴムのものは密着効果は期待できません。

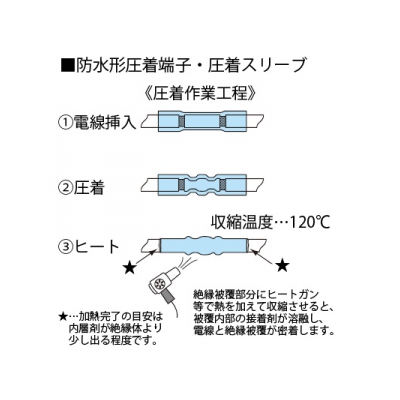

※約120℃で絶縁体を加熱して下さい。直接炎を当てますと、焦げや収縮むらを生じることがあります。また、過収縮(電気炉140℃の場合、5分以上)は避けて下さい。
※熱は圧着部中心から端に、回転させながら加えて下さい。
※加熱完了の目安は、内層剤が絶縁体より少し出る程度です。
※防水製品は、熱収縮性ですので保管には十分ご注意ください。特に直射日光を受ける場所、暖房機器の付近などに置くことは避けて下さい。
※絶縁体の収縮破れを防ぐために過収縮を避けて下さい。
【用途】
●自動車、ポンプ、船舶、家電品(洗濯機、厨房器)など、防水、防油、耐震、防塵などが必要なところにご使用いただけます。
