差込形接続端子 250シリーズ ナイロン製 100個入 青透明色 TMEDN630820-F-BCL
取り寄せ品
| メーカー | ニチフ |
|---|---|
| 型番 | TMEDN630820-F-BCL |
| JANコード | 4521989010768_100 |
- 【特長】
●RoHS指令の適合商品です。
●差込形接続端子は、主に嵌合が必要な箇所に使用される製品です。

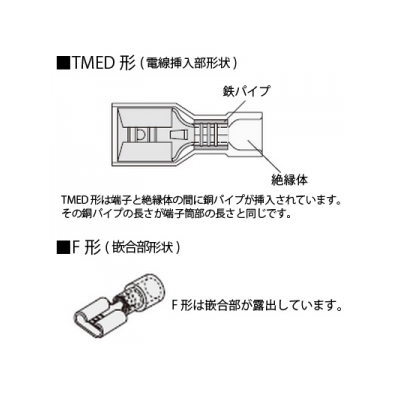

●TMED形は端子と絶縁体の間に銅パイプが挿入されています。その銅パイプの長さが端子筒部の長さと同じです。
●F形は嵌合部が露出しています。
●UL・CSA登録品です。 - 【画像に関して】
画像は代表画像です。実際の商品と異なる場合があります。
【仕様】
●250シリーズ
●色:青透明
●材料:[接続子]黄銅(電気すずめっき)/[絶縁体]ナイロン
●定格電圧(V):300
●使用温度範囲(℃):-40～+105
●難燃性:UL94V-2

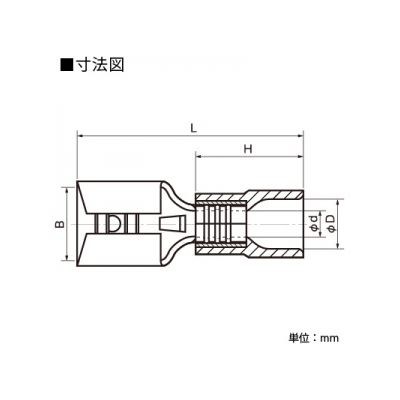

《各部の寸法(mm)》
●B:6.8
●L:21.0
●φd:2.3
●φD:4.5
●H:10.0
●相手タブ厚(mm):0.8
《電線抱合範囲》
●撚線(㎟):2.0
●AWG:14
《適用工具》
●手動工具:NH12、NH32
●空気圧式工具:本体NA3 ヘッドN3 12、本体NA10 ヘッドN10 12
【ご注意】
※銅線専用です。
※ニチフ社指定の適用圧着工具をご使用下さい。
※電線抱合範囲内でご使用下さい。
