銅線用 絶縁被覆付圧着スリーブ 突き合せ用 B形 100個入り 黄透明色 TGNB-5.5-YCL
取り寄せ品
| メーカー | ニチフ |
|---|---|
| 型番 | TGNB-5.5-YCL |
| JANコード | 4521989035938_100 |
- 【特長】
●RoHS指令の適合商品です。
●TG形は絶縁筒部がストレート(直管形)になっています。
●CSA登録品です。 - 【仕様】
●圧着スリーブ 突き合せ用B形(TGタイプ)
●色:黄透明
●材料:[スリーブ]無酸素銅管(電気すずめっき)/[絶縁体]ナイロン
●定格電圧(V):300
●使用温度範囲(℃):-40～+105
●難燃性:UL94V-2

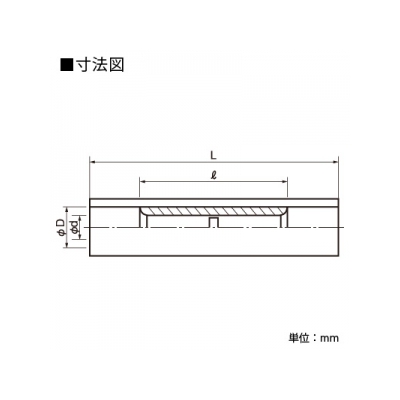

《各部の寸法(mm)》
●φd:3.5
●φD:5.4
●L:27.5
●l:15.0
(※画像2枚目参照)
《電線抱合範囲》
●撚線(㎟):2.63～6.64
●AWG:12-10
《適用工具》
●手動工具:NH13
●空気圧式工具:本体NA3 ヘッドN3 13、本体NA10 ヘッドN10 13
【ご注意】
※銅線専用です。
※ニチフ社指定の適用圧着工具をご使用下さい。
※電線抱合範囲内でご使用下さい。
