銅線用 絶縁被覆付圧着スリーブ 重ね合せ用 P形 100個入り 黄色 TMVP-0.5-YEL
取り寄せ品
商品詳細
- 【特長】
●RoHS指令の適合商品です。

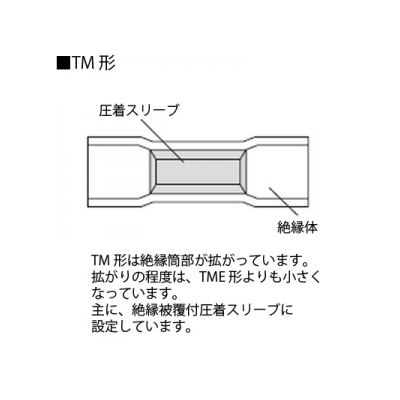

●TM形は絶縁筒部が拡がっています。拡がりの程度は、TME形よりも小さくなっています。主に絶縁被覆付圧着スリーブに設定しています。
●CSA登録品です。 - 【仕様】
●圧着スリーブ 重ね合せ用P形(TMタイプ)
●色:黄
●材料:[スリーブ]無酸素銅管(電気すずめっき)/[絶縁体]ポリ塩化ビニル
●定格電圧(V):300
●使用温度範囲(℃):-40～+75
●難燃性:UL94V-0

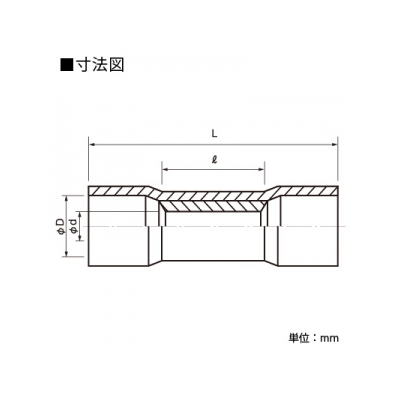

《各部の寸法(mm)》
●φd:1.4
●φD:2.9
●L:19.0
●l:8.0
(※画像2枚目参照)
《電線抱合範囲》
●撚線(㎟):0.3～0.75
●AWG:22-18
《適用工具》
●手動工具:NH5、NH32、NH60
●空気圧式工具:本体NA3 ヘッドN3 5、本体NA10 ヘッドN10 10
【ご注意】
※銅線専用です。
※ニチフ社指定の適用圧着工具をご使用下さい。
※電線抱合範囲内でご使用下さい。
| メーカー | ニチフ |
|---|---|
| 型番 | TMVP-0.5-YEL |
| JANコード | 4521989024543_100 |
