銅線用裸圧着端子 (R形)丸形 20個入り R100-22

取り寄せ品

会員価格がございます

ヤザワオンラインに登録すると会員価格で販売致します。

【特長】
●RoHS指令の適合商品です。
●UL・CSA登録品です。
●端子舌部の硬度だけを高める事により、従来端子に比べ曲がりにくくなりました。圧着部(筒部)の硬度は従来端子と変わりありません。
●丸溝がHS端子の印です。筒部中心にありますので、圧着時の歯口位置合わせに便利です。
【画像に関して】
画像は代表画像です。実際の商品と異なる場合があります。

【仕様】
●材料:無酸素銅(電気すずめっき)

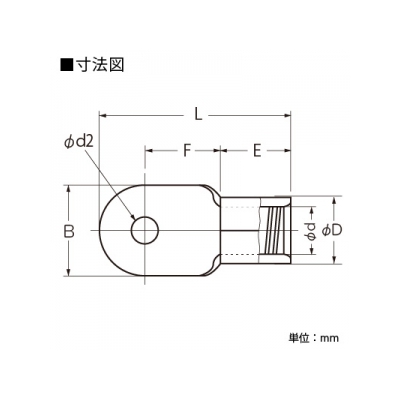

《各部の寸法(mm)》
●φd2:23.0
●B:32.0
●L:62.5
●F:27.5
●E:19.0
●φD:22.5
●φd:16.4
(※画像2枚目参照)
《電線抱合範囲》
●撚線(㎟):96.3～117.2
●AWG:4/0
《適用工具》
●手動油圧工具:NOP150HA
●電動油圧工具:NOM150
●油圧ヘッド分離式工具:油圧ポンプ(NOP700、NOM2500A、NOM3000) ヘッドNOH 300K

【ご注意】
※銅線専用です。
※JIS規格又はニチフ社指定の適用圧着工具をご使用下さい。
※電線抱合範囲内でご使用下さい。

銅線用 裸圧着端子 (R形)丸形 20個入り R100-22
