銅線用裸圧着端子 (R形)丸形 50個入り R22-20

取り寄せ品

会員価格がございます

ヤザワオンラインに登録すると会員価格で販売致します。

【特長】
●RoHS指令の適合商品です。
●UL・CSA登録品です。
●端子舌部の硬度だけを高める事により、従来端子に比べ曲がりにくくなりました。圧着部(筒部)の硬度は従来端子と変わりありません。
●丸溝がHS端子の印です。筒部中心にありますので、圧着時の歯口位置合わせに便利です。
【画像に関して】
画像は代表画像です。実際の商品と異なる場合があります。

【仕様】
●材料:無酸素銅(電気すずめっき)

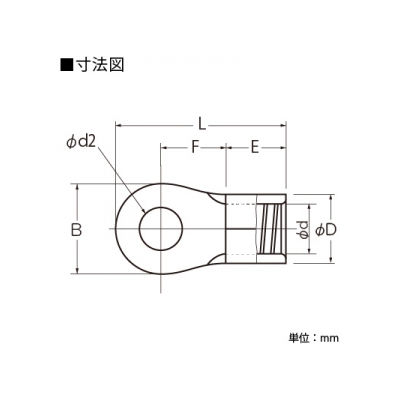

《各部の寸法(mm)》
●φd2:21.0
●B:30.0
●L:51.3
●F:24.3
●E:12.0
●φD:11.6
●φd:7.7
(※画像2枚目参照)
《電線抱合範囲》
●撚線(㎟):16.78～26.66
●AWG:4
《適用工具》
●手動油圧工具:NOP60、NOP150HA
●電動油圧工具:NOM60、NOM150
●空気圧式工具:本体NA20 ヘッドN20 22

【ご注意】
※銅線専用です。
※JIS規格又はニチフ社指定の適用圧着工具をご使用下さい。
※電線抱合範囲内でご使用下さい。

銅線用 裸圧着端子 (R形)丸形 50個入り R22-20
