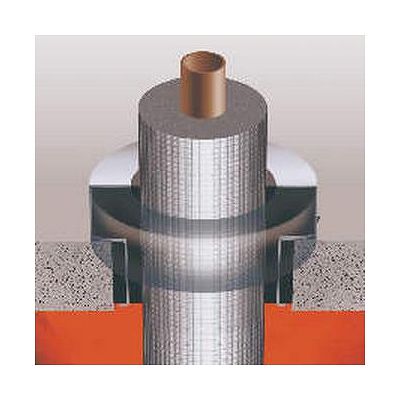

- 【特長】
●大口径配管及び高断熱配管に対する防火措置工法として開発したもので国土交通大臣認定(PS060FL-9367(床)、PS060WL-9368(壁))を取得しています。
●大口径配管、高断熱配管の防火措置が可能です。冷凍配管等の大口径、高断熱配管(配管径53.98mm、保温厚50m)の防火区画貫通処理ができます。
●モルタルによる埋め戻しが不要、熱膨張性耐熱シールの充填だけでOKです。
●配管後でも施工が可能です。2分割構造で配管後でも施工が可能です。
●貫通穴の化粧も万全です。蓋金具は化粧キャップとしての機能も備えており、貫通穴も見えずきれいに仕上がります。
●充填材に熱膨張性耐熱シールを使用しており、火災時の加熱により4倍以上に膨張し、貫通材損傷部に生じる隙間を埋め戻します。
●必要な部材を全て揃えたセット梱包ですぐにご使用頂けます。
●防火区画の前後1mの防火措置も不要で、設置するだけで耐火措置が行え、施工時間を短縮します。 - 【仕様】
●床・壁片側兼用
●冷凍・排水用
●適合ボイド管呼び径(mm):125
●貫通穴仕上り径(mm):135

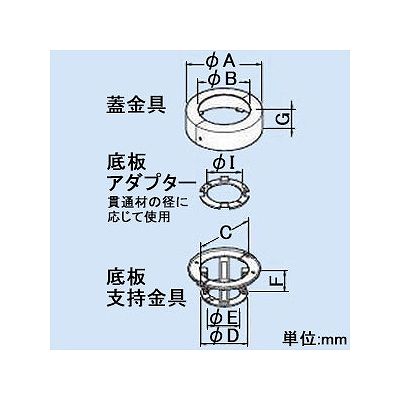

●寸法(mm):φA-182/φB-120/C-165/φD-123/φE-101/F-95/G-50/φI-85
●セットパテ量:0.5ℓ×1、0.3ℓ×4
●国土交通大臣認定(PS060FL-9367(床)、PS060WL-9368(壁))
《用途》
●貫通配管・配線は被覆配管及び被覆無し管及び付属ケーブルとし、被覆配管は下記記載の配管と被覆の任意の組み合わせとする。
《配管》
・金属管(銅管、鋼管、ステンレス鋼管)
・硬質塩化ビニル管
・ポリエチレン管
・架橋ポリエチレン管
・ポリブテン管
・金属強化架橋ポリエチレン管
・ステンレスフレキ管
・発泡塩化ビニル管(※発泡塩化ビニル管は被覆無し管)
《被覆》
・ポリエチレンフォーム
・難燃ポリオレフィンフォーム
・ポリスチレンフォーム
・硬質ウレタンフォーム
・フェノールフォーム
・合成ゴム系フォーム(ニトリルゴム、スチレンゴム、クロロプレンゴム)
・グラスウール
・ロックウール
《使用可能最大配管サイズ及び占積率》
●被覆金属管(銅管、鋼管、ステンレス管)
・管外径(mm):53.98
・被覆厚(mm):50
・占積率(%):70.0以下
●被覆ステンレスフレキ管
・管外径(mm):33
・被覆厚(mm):30
・占積率(%):75.5以下
●被覆硬質塩化ビニル管:
・管外径(mm):165
・被覆厚(mm):10
・占積率(%):77.6以下
●被覆ポリエチレン管、被覆架橋ポリエチレン管:
・管外径(mm):34
・被覆厚(mm):30
・占積率(%):50.0以下
●被覆金属強化架橋ポリエチレン管:
・管外径(mm):33
・被覆厚(mm):30
・占積率(%):48.9以下
●被覆ポリブテン管:
・管外径(mm):34
・被覆厚(mm):30
・占積率(%):50.0以下
●ポリブテン管(被覆無し):
・管外径(mm):壁片側施工 34/床施工 114
・占積率(%):壁片側施工 50.0以下/床施工 52.1以下
●発泡塩化ビニル管(被覆無し):
・管外径(mm):76
・占積率(%):50.4以下
《セット内容》
●蓋金具×1個
●底板支持金具×1個
●(+)トラス(M4×8L)ビス×2本
●(+)ナベ(M5×25L)タッピングビス×2本
●熱膨張性耐熱シールIP
●取扱説明書
●底板アダプター×1個
●国土交通大臣認定シール×1枚
【ご注意】
※厚さ100mm以上の壁及び床に適用されます。
※区画貫通部で配管などが動かないようにしっかりと固定してください。特に縦引きの冷媒配管の場合は、配管長の中央部に「パイプロック TK」を使用して配管を支持してください。不十分な場合はパテにすき間が生じたり落下する可能性があり、耐火性能が発揮できません。
※区画の壁の材質によっては、パテに含まれる油分が染み出す恐れがありますのでご注意ください。
※屋外で使用の際は、紫外線、雨水などが当たらないように処置を施してください。
※架橋ポリエチレン管にご使用の場合は、管と熱膨張性耐熱シールIPが直接触れないように被覆してください。
※ポリブテン管で温水を連続使用される場合は、使用条件によって管の性能に影響をおよぼす場合がありますので、管と熱膨張性耐熱シールIPが直接触れないように被覆していただくか、因幡電工社までお問い合わせください。
