UL・CSA 輸出機器用 接地埋込ダブルコンセント 20A 125V ME2870
取り寄せ品
- 【特長】
●UL(アメリカ内電気製品等安全規格)、CSA(カナダ内電気製品等安全規格)登録品です。
●外郭は主にメラミンフェノール樹脂を採用しており、耐トラッキング、耐クラック性に優れています。
●端子の近くに極性表示があり、誤結線の防止ができます。
●取付金具は接地極と電気的に接続されており、金属の取付板やプレート等に漏電しても取付金具を通じてアースされます。 - 【仕様】

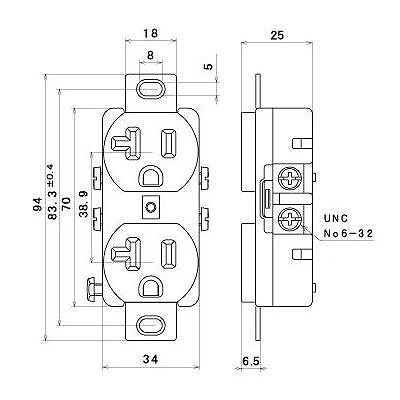

●接地埋込ダブルコンセント(5-20R)
●輸出機器用
●定格:20A/125V
●適用電線:UL電線
・AWG12、11銅単線、より線
※圧着端子を使用する場合は、UL適合品の先開型圧着端子を使用してください。
●開閉性能(電気用品安全法に基づく)
・(1)20A/250V、負荷の力率 約0.6、開閉回数約20回/分、連続5000回
(2)30A/250V、負荷の力率 約1、開閉回数約10回/分、連続100回
●開閉性能(UL498及びCSA22.2に基づく)
・30A/125V 開閉100回
●絶縁抵抗(500V絶縁抵抗計)
・極性の異なる充電金属部間:100MΩ以上(JISは開閉後5MΩ以上)
・充電金属部と接地および人の触れる非充電金属部との間:100MΩ以上(JISは開閉後5MΩ以上)
●耐電圧
・極性の異なる充電金属部間:2000V 1分間
・充電金属部と接地および人の触れる非充電金属部との間:2000V 1分間
●端子ねじ部強度1.8N・m(18.4kgf・cm)
●保持力:13.4～60N(1.37～6.12kgf)
●温度上昇:30K(30℃)以下
●接触抵抗:接地極の刃と刃受間 30mΩ以下
●難燃性:UL94V-0に相当
●UL取得品:E95917
●CSA取得品:LR56620
●PSE取得品
●RoHS対応
【ご注意】
※機器組み込み用なので、市販の標準プレートは使用できません。
