ハーネスジョイントボックス 3心ハーネス4分岐送り付 20A 125V グリーン WJ5495G

取り寄せ品

会員価格がございます

ヤザワオンラインに登録すると会員価格で販売致します。

大量まとめ買いはお見積りはこちら

【特長】
●電線が完全に差し込まれるとピンが下がり、結線の完了が目視確認できます。
●結線後、確認窓から色の確認ができるので、誤結線を減らし検査も楽になります。
●パナソニック社従来品に比べ電線取り外しボタンが大きくなっており、上から押すだけで簡単に電線の取り外しができるようになっています。
【仕様】
●ハーネスジョイントボックス
●色:グリーン
●定格:20A/125V
●ハーネス4分岐
●心数:3
●送り付
●結線完了確認機能付
●電線色確認窓付

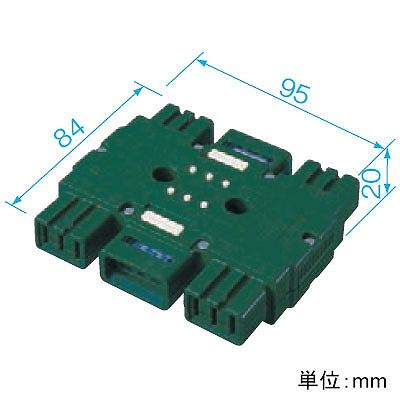

●寸法(mm):W95×D84×H20
●質量(kg):0.16
●置敷タイプ:RP3000、LS3000用
●ビルトインタイプ:LS3000、LS5000用
●適用電線
・600Vビニル絶縁ビニルシースケーブル(VVF):単線 φ1.6、2.0
・600Vビニルキャブタイヤケーブル(VCT):より線 2.0～5.5m?
※VCTケーブルをご使用の場合は、絶縁ホルダー付3心棒型圧着端子をご使用ください。
※20Aが通電される回路に使用される場合は、VVF φ2.0またはVCT 3.5～5.5m?をご使用ください。

【ご注意】
※住宅、事務所などの屋内で使用してください。
※過酷な取り扱いを受ける作業場、水気のある屋側、屋外などでは使用しないでください。
