- 銅線用 裸圧着端子 (TC形) 棒形 絶縁キャップ付 50個入

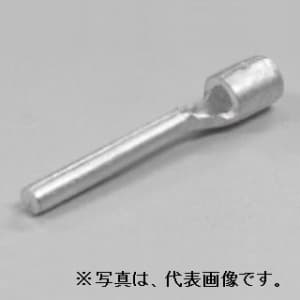

銅線用 裸圧着端子 (TC形) 棒形 絶縁キャップ付 50個入 TC5.5-15ST-C
| メーカー |
(N)ニチフ |
| 型番 |
TC5.5-15ST-C |
| JANコード |
4521989046422 |
※メーカー欠品中の商品です。
- 【特長】
●RoHS指令の適合商品。
●裸棒形端子と絶縁キャップがセットになってます。
●端子舌部の硬度だけを高める事で、従来端子に比べ曲がりにくくなりました。圧着部(筒部)の硬度は従来端子と変わりません。
●丸溝がHS端子の印です。筒部中心にあるので、圧着時の歯口位置合わせに便利。
- 【仕様】
●棒形 丸棒タイプ
●定格電圧(V):600
●定格電流(A):37
●絶縁キャップ色:黄透明
≪材質≫
●端子:無酸素銅(電気すずめっき)
●キャップ:ポリ塩化ビニル UL94V-0
≪各部の寸法≫
●φF(mm):1.9
●l(mm):15.0
●L(mm):26.5
●E(mm):6.5
●φD(mm):5.6
●φd(mm):3.4
(※画像2枚目参照)
≪電線抱合範囲≫
●単線(mm):1.82～2.89
●撚線(m ):2.63～6.64
●AWG:12-10
≪適用工具≫
●手動工具:NH1、NH9
●本体:NA10、NA3
●ヘッド:N10 03、N3 7
≪ご注意≫
※銅線専用です。
※JIS規格又はニチフ社指定の適用圧着工具をご使用下さい。
※電線抱合範囲内でご使用下さい。
