銅線用 裸圧着端子 (RD形)丸形 1個入り RD100-12

(N)ニチフ 銅線用 裸圧着端子 (RD形)丸形 1個入り RD100-12

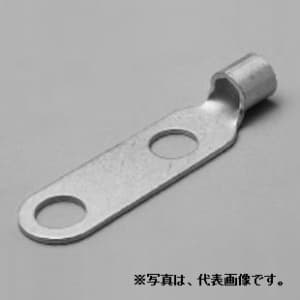

  • (N)ニチフ 銅線用 裸圧着端子 (RD形)丸形 1個入り RD100-12 画像1
  • (N)ニチフ 銅線用 裸圧着端子 (RD形)丸形 1個入り RD100-12 画像2
メーカー (N)ニチフ
型番 RD100-12
JANコード 4521989005221
    ※メーカー欠品中の商品です。
  • 【特長】
    ●RoHS指令の適合商品。
    ●端子舌部の硬度だけを高める事で、従来端子に比べ曲がりにくくなりました。圧着部(筒部)の硬度は従来端子と変わりません。
    ●丸溝がHS端子の印です。筒部中心にあるので、圧着時の歯口位置合わせに便利。
  • 【仕様】
    ●材料:無酸素銅(電気すずめっき)

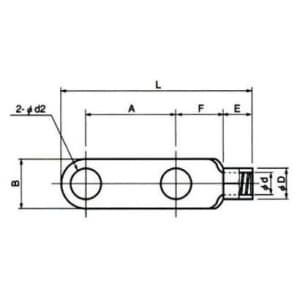

    ≪各部の寸法≫
    ●φd2(mm):14.0
    ●B(mm):28.5
    ●L(mm):95.0
    ●A(mm):40.0
    ●F(mm):21.75
    ●E(mm):19.0
    ●φD(mm):22.3
    ●φd(mm):16.4
    (※画像2枚目参照)

    ≪電線抱合範囲≫
    ●撚線(m ):96.3～117.2
    ●AWG:4/0

    ≪適用工具≫
    ●手動工具:NOP150HA、NOM150
    ●本体:NOP700、NOM2500A、NOM3000
    ●ヘッド:NOH300K

    ≪ご注意≫
    ※銅線専用。
    ※JIS規格又はニチフ社指定の適用圧着工具をご使用下さい。
    ※電線抱合範囲内でご使用下さい。
