- 【特長】
●耐火キャップマンションタイプSは冷媒管などの被覆金属管、被覆合成樹脂管及びケーブルに対する防火措置工法として開発したもので、国土交通大臣認定(PS060WL-0704(壁))及び(一財)日本消防設備安全センター評定(KK26-008号)を取得しています。
●充填材に熱膨張性耐熱シールを使用しており、火災時の加熱により4倍以上に膨張し、貫通材損傷部に生じる隙間を埋め戻します。
●エアコン設置時に、配管と貫通穴との間に専用の熱膨張性耐熱シール材を充填するだけで施工が完了します。
●壁面からほとんど浮き出ず、通常のクーラーキャップと同様の仕上がりです。
●換気・吸気管、掃除ロボットのゴミ排出管等が付属するルームエアコンにも対応し、同時貫通も可能です。
●集会場、コミュニケーションルーム等の大容量のエアコンの配管(φ9.52×15.88mm)にも対応可能です。
●施工に必要な部材がすべてセットされています。
●耐火キャップマンションタイプSの金具には耐食性に優れたSUSを採用、さらにクリヤー塗装を施しました。また、熱膨張性耐熱シールは美観に配慮したグレー色を採用、美観を損ないません。
●専用の熱膨張性耐熱シールIP-Nは、超促進耐候試験400時間(サンシャインウェザーメーターの4000時間に相当)をクリアしました。
●コンクリート壁だけではなく、ALC壁にも対応できます。(ALC、コンクリート共に壁厚100mm以上) - 【仕様】
●空調配管用
●適合開口径(mm):φ160以下
●適合スリーブ管・硬質塩化ビニル管(管内径):VP、VU-100など(φ100～107)

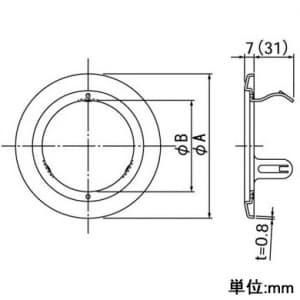

●寸法(mm):φA-147/φB-98
●パテ数:IP-5S×1
●国土交通大臣認定(PS060WL-0704(壁))
●平成17年消防庁告示第4号適合
●(一財)日本消防設備安全センター評定(KK26-008号(壁))
《適用配管(mm)》
●被覆銅管:φ9.52×15.88 1系統(被覆厚8×10)
●換気管:φ35
●ドレンホース:φ22
●断熱ドレンホース:φ37
●被覆材付硬質ポリ塩化ビニル管:20A(被覆厚10)
●ケーブル:導体総断面積7.8?(VVF2.6×3C)
●適用配管占積率:38.2%以下(モルタル埋め戻し時19.4%以下)

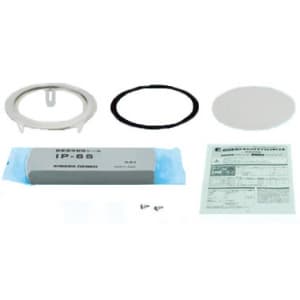

《セット内容》
●耐火キャップマンションタイプS金具×1
・材質:SUS(クリヤー塗装)
●パッキン×1
・材質:SBR
●蓋×1
・SUS(クリヤー塗装)
●ビス(蓋取付用)×2
・材質:SUS
●熱膨張性耐熱シール IP-S×1
・材質:耐熱シール
●取扱説明書×1
【ご注意】
※作業される場合は、軍手・手袋などをご使用ください。
※止水構造ではありませんので、雨水などが当たる場合はスリムダクトSD・LD用ウォールコーナー(エアコンキャップ用)をご使用ください。
※認定・評定書をご熟読の上で施工してください。
※厚さ100mm以上の壁に適用されます。それ以外の場合は、所轄官公庁へご相談ください。
※熱膨張性シールIPは使用できません。必ず付属の熱膨張性耐熱シールIP-Sをご使用ください。
※外壁塗装や洗浄剤などの化学薬品がかからないようにしてください。腐食の発生原因になります。
