1分岐器 屋内用 共同受信用 2K・4K・8K対応 1CMS
取り寄せ品
- 【特長】
●2K・4K・8Kマルチシリーズ製品はいままでの2K放送はもちろん、これからの4K・8K放送どちらの放送も見ることができる製品です。
●CATV上り帯域(10～60MHz)からCS-IF帯域(1032～3224MHz)までフラットな周波数特性です。
●ノイズに強いダイカスト構造。高シールド構造ですので妨害波の影響を受けにくくなっています。
●土壌汚染、大気汚染など環境に影響を与える物質や人体に悪影響を及ぼす物質を使用しない事など厳しい自社基準をクリアーしています。 - 【仕様】
●2K・4K・8Kマルチシリーズ
●共同受信用
●屋内用
●CS(3224MHz)/BS/CATV/UHF/VHF/FM対応
●周波数帯域(MHz):10～3224
●インピーダンス(Ω):入力 75(F形)/出力 75(F形)/分岐 75(F形)
●挿入損失(dB以下):
・10～76、76～222、222～770MHz:1.5
・770～1489MHz:2.0
・1489～2150MHz:3.0
・2150～2681MHz:3.5
・2681～3224MHz:4.3
●分岐結合損失(dB以下):
・10～76、76～222、222～770、770～1489MHz:12.0
・1489～2150MHz:13.0
・2150～2681MHz:14.5
・2681～3224MHz:16.0
●逆結合損失(dB以上):
・10～76MHz:18.0
・76～222MHz:25.0
・222～770MHz:20.0
・770～1489、1489～2150、2150～2681、2681～3224MHz:18.0
●VSWR(以下):
・10～76MHz:2.0
・76～222、222～770MHz:1.8
・770～1489、1489～2150、2150～2681MHz:2.0
・2681～3224MHz:2.5
●入力・出力端子間通電形
●通電端子容量:DC15V・0.8A以下またはAC30V・1A以下

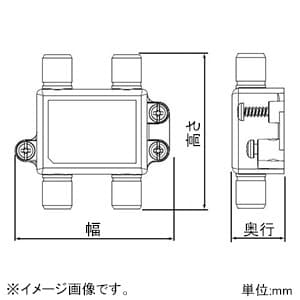

●寸法(mm):高さ49×幅49×奥行16.5
●質量(g):39
●高シールドマーク適合品
●RoHS指令適合品
●付属品:F-5接栓(リング付)×3
【ご注意】
※この製品は屋内専用です。屋外に設置する場合は、必ず防水・防雨処理を施した収容箱などに収容してください。
※4K・8Kに対応した低損失の同軸ケーブルを使用してください。
※空き端子には、別売りのダミー抵抗を接続することをおすすめします。
※7C以上の同軸ケーブルを使用する場合は、コンタクトピン付き接栓を使用してください。
