- 【特長】
●寒冷地・準寒冷地において暖房期間が長く、中間期などに急に冷え込む日が比較的多い気候の地域に適した温水ボイラー式暖房システムです。
●家全体の温度を均一に暖房し、冬の朝でも床が暖か。
●住宅規模に応じて暖房能力と換気能力の組合せが可能なセパレート式。セパレート式だから施工条件にフレキシブル対応。
●灯油による温水熱源のため、寒さの厳しい地域でもパワフルな暖房能力を発揮。 - 【仕様】
●温水式(暖房専用)・室内ユニット機
●セパレートタイプ(※熱交換気ユニット別手配)
●天井埋込形
●暖房ユニット接続ダクト径(mm):
・換気SA:φ100
・RA、SA:φ150
●適用機種(別売):
・熱交換ユニット:FY-10KB3A、FY-16KB5A、FY-18KB5A
・スイッチ:FY-SW171
・コントローラー:FY-DB11S
●温度条件(℃):室内 22、室外 -10、入口温水温度 75
《特性》
●単相100V 50/60Hz
●温水量(L/min):8.5
●損失水頭(kPa):8.8
●熱交換器内水量(L):0.95
●電源接続方式:端子台接続
●温水配管:
・方向:本体側面
・接続口:入口、出口、ソケットPT1/2めねじ
●送風機保護装置:温度ヒューズ
【組合せ熱交換ユニット:FY-10KB3A】
●暖房能力(kW):強 9.2/9.0、弱 8.9/8.8、強 5.3/5.3、弱 4.9/4.7
●消費電力(W):強 165/191、弱 162/187、強 109/109、弱 106/105
●風量-暖房(㎥/h):強 975/950、弱 925/900、強 425/425、弱 375/350
●風量-換気(㎥/h):強 130/140、弱 80/75
●騒音-暖房ユニット(dB):強 41/40、弱 41/40、強 27/26、弱 27/26
●騒音-熱交換ユニット(dB):強 27/28、弱 22/22
●熱交換効率(%):強 69/68、弱 75/76
【組合せ熱交換ユニット:FY-16KB5A】
●暖房能力(kW):強 9.3/9.3、弱 8.9/8.7、強 5.9/6.1、弱 5.3/5.3
●消費電力(W):強 186/233、弱 173/201、強 130/151、弱 117/119
●風量-暖房(㎥/h):強 995/995、弱 925/885、強 495/515、弱 425/420
●風量-換気(㎥/h):強 175/195、弱 105/80
●騒音-暖房ユニット(dB):強 41/40、弱 41/40、強 27/26、弱 27/26
●騒音-熱交換ユニット(dB):強 33/34、弱 22/22
●熱交換効率(%):強 59/57、弱 67/71
【組合せ熱交換ユニット:FY-18KB5A】
●暖房能力(kW):強 9.6/9.4、弱 8.9/9.0、強 6.8/6.2、弱 5.1/4.0
●消費電力(W):強 196/238、弱 152/178、強 140/156、弱 96/96
●風量-暖房(㎥/h):強 1060/1010、弱 925/950、強 600/525、弱 400/325
●風量-換気(㎥/h):強 240/225、弱 100/80
●騒音-暖房ユニット(dB):強 41/40、弱 41/40、強 27/26、弱 27/26
●騒音-熱交換ユニット(dB):強 35/36、弱 20/19
●熱交換効率(%):強 61/59、弱 68/70、強 60/59、弱 68/70

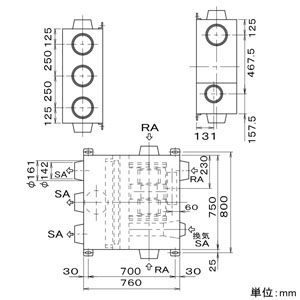

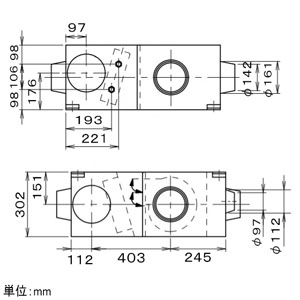

●サイズ(mm):302×750×760
●質量(kg):37
●材質:亜鉛鉄板、アルミ、銅合金、PP樹脂
【用途】
●居間
【ご注意】
※能力を十分に発揮させるため、台所・浴室・トイレ・居間など、煙や湿気・ニオイなどが発生しやすいお部屋には、個別の「局所換気」の併用が必要です。
※熱交換気ユニットの換気能力は常時換気です。多人数によるタバコの煙および燃焼排気を目的としたものではありません。
※十分な暖房および換気効果を得るためには24時間運転が基本です。
※施工の際には機器の真下に必ず点検口(900×900mm以上)を設置してメンテナンススペースを確保してください。
※室内空気の吸込口はフィルター付のものを使用してください。
