住宅分電盤 《コスモパネル》 創蓄連携システム対応 自立出力単相3線用 10+1 主幹30A BQL83101G
取り寄せ品
- 【特長】
●創蓄連携システムは、太陽光発電とリチウムイオン蓄電池を連携させると、平常時の節電はもちろん、非常時は生活に必要な電力を安定供給します。
●創エネ・蓄エネ・省エネをトータルで管理。太陽光発電で電気をつくり、リチウムイオン蓄電池に電気をため、住まいの電気をかしこく使います。
●昼間に使う電機は太陽光でまかない、余った電気は蓄電池に充電(さらに余れば売電)。蓄電池に蓄えた電気は朝方や夕方～夜に利用。朝から晩まで、電力会社からの電気をできるだけ減らし、電力の自給自足を目指します。
●停電時は、リチウムイオン蓄電池の電気が利用でき、蓄電池の電気使用量がモニターで確認できます。さらに、残りの使用可能時間もわかるので安心です。
●もしもの時、夜間はリチウムイオン蓄電池にためておいた電気を使えて安心。停電時に使用したい家電やコンセントの場所を決めておけば、停電時に家電やコンセントを使用できます。 - 【仕様】
●コスモパネル
●コンパクト21
●創蓄連携システム対応
●自立出力単相3線用

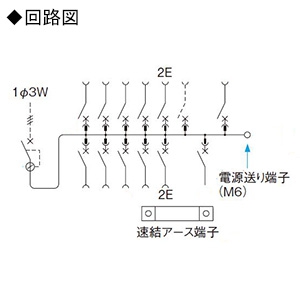

●回路数+回路スペース:10+1
●主幹容量(A):30
●分岐:
・2P1E20A:8
・2P2E20A100V:2
●相線:1φ3W
●盤定格(A):主幹バーの定格電流容量 30
●搭載ブレーカ:
・主幹:単3中性線欠相保護付漏電ブレーカ(3P3E)(BJW3303573K)
・分岐(2P1E20A):コンパクトブレーカSH型(BSH2201)
・分岐(2P2E20A):コンパクトブレーカSH型(BSH2202)(100V結線)
・AiSEG計測ユニット用電源ブレーカ20A(BSH3202M)
・エネファーム用連系ブレーカ(BSH3203GK)
●プラスチック製
●色:ホワイト(マンセル記号10Y9/0.5)

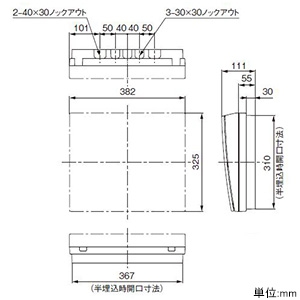

●寸法(mm):タテ340×フカサ111×ヨコ382
●半埋込寸法(mm):タテ325×フカサ30×ヨコ367
●ドア付
●埋込・半埋込両用形
●アース端子実装数:5
●一般社団法人 日本配線システム工業会 住宅用分電盤規格適合品
【ご注意】
※100V-200Vの切り替えは全回路可能です。(200Vの場合、2P2Eブレーカをご使用ください。)
※住宅用創蓄連携システム用電力切替ユニットの定格電流は30Aですので、それを超える主幹ブレーカは取り付けないでください。
※上記回路数とは別に、エネファーム用連系ブレーカ20Aを搭載しています。
※取り付けには電気工事士の資格をもつ方の工事が必要となります。
