住宅分電盤《スマートコスモ》レディ型創エネ対応太陽光発電システム対応 30+2 主幹75A BHR37302J

商品詳細
パナソニック新商品

メーカー	パナソニック
型番	BHR37302J
JANコード	4549980130810

※メーカー欠品中の商品です。

【特長】
●電流センサを搭載し、将来HEMSのご採用をお考えの方に適したスマートコスモです。
●ドアカバーを正面から水平脱着できるので、カバーの取付施工性を向上、天井面との隙間を少なくすることが可能になり、設置場所の自由度が高まります。また、幹線引込開口と分岐配線作業スペースを拡げ、施工しやすくなりました。
【仕様】
●スマートコスモ
●コンパクト21
●レディ型
●創エネ対応
●リミッタースペース付
●太陽光発電システム対応
●太陽光発電用連系ブレーカ(A):30

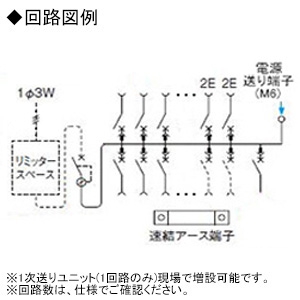

●回路数+回路スペース:30+2
●分岐電流センサ数:35
●主幹容量(A):75
●分岐:
・2P1E20A:24
・2P2E20A100V:6
●相線:1φ3W
●盤定格(A):主幹バーの定格電流容量 100
●搭載ブレーカ:
・太陽光発電用過電圧保護機能付コンパクト連系ブレーカ:SH-V型(BSH33035)
・主幹:単3中性線欠相保護付漏電ブレーカ(3P3E)(BJF375315)
・分岐(2P1E20A):コンパクトブレーカSH型(BSH2201)
・分岐(2P2E20A):コンパクトブレーカSH型(BSH2202)(100V結線)
●プラスチック製
●色:ホワイト(マンセル記号10Y9/0.5)

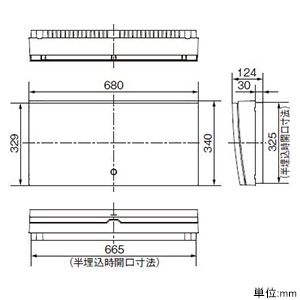

●寸法(mm):タテ340×フカサ124×ヨコ680
●半埋込寸法(mm):タテ325×フカサ30×ヨコ665
●ドア付
●埋込・半埋込両用形
●アース端子実装数:12
●一般社団法人日本配線システム工業会住宅用分電盤規格適合品

【ご注意】
※100V-200Vの切り替えは全回路可能です。(200Vの場合、2P2Eブレーカをご使用ください。)
※埋込形は対応できません。
※リミッター電線を同梱しています。
※盤定格電流を超える主幹ブレーカは取り付けないでください。
※上記回路数とは別に、太陽光発電用連系ブレーカを搭載しています。

※取り付けには電気工事士の資格をもつ方の工事が必要となります。
