住宅用分電盤《コスモパネル》 3電池連系対応露出・半埋込両用形 18+3 主幹60A リミッタースペースなし BQE86183GJD

商品詳細

メーカー	パナソニック
型番	BQE86183GJD
JANコード	4549980017814

※メーカー欠品中の商品です。

【特長】
●ドアの形状・深さを変更することにより、引込入線部・分岐配線部の空間を拡大。オール電化など、高容量の引込配線の施工性を考慮しています。オール電化の普及で住宅の幹線工事が今では22㎟、38㎟に、さらに耐熱性のCVT38㎟が必要な工事もあります。ガタースペースを大きくすることで太くて硬いケーブルが配線しやすい設計です。
●ハンドル部分をON時にはフラットな形状とし、白を基調とした配色も分岐側と統一(30A除く)。また、渡りバーとの一体化により「主幹2次側のねじレス化」を実現。30A～100Aまで同寸法で品揃えしています。
●分岐回路用紙はカードホルダー方式で、パソコンを使用した分岐回路名の表示位置は上・下段のブレーカ同列配置のため、視認性に優れています。
●ドアの開閉を2段階開閉にすることで、ブレーカの確認や操作が容易に行なえます。ドアを開けたとき、約45°の位置で止まり、ラクに手が届きます。
●高感度瞬時引外しメカを開発。小さな短絡でも瞬時に遮断します。(短絡遮断容量は2.5kA)
●非常に燃えにくい成形材(UL規格「V-0」クラス)を使用することにより安全性を高めています。
【仕様】
●コスモパネルコンパクト21
●創エネ(3電池連系)対応
●太陽光発電用連系ブレーカ:30A
●燃料電池用コンパクト連系ブレーカ:20A
●蓄電池用コンパクト連系ブレーカ:20A
●露出・半埋込両用形

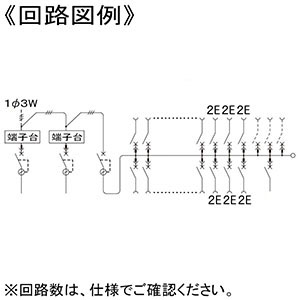

●相線式:単相3線
●中性線欠相保護付漏電ブレーカ(3P3E):BJF360315
●コンパクトブレーカーSH型:
・2P1E20A:BSH2201
・2P2E20A:BSH2202(100V結線)
●蓄電池用サーキットブレーカ:BSH3203GK
●燃料電池連系用漏電ブレーカ:BSHE32033
●太陽光連系用漏電ブレーカ:BSHE33033
●ドア付
●リミッタースペースなし
●アース端子実装数:12
●回路数+回路スペース:18+3
●主幹容量(A):60
●分岐:
・2P1E 20A:14
・2P2E 20A:4

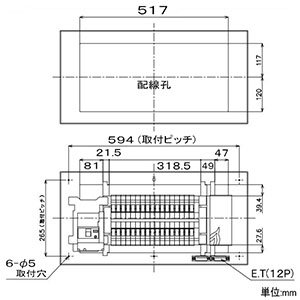

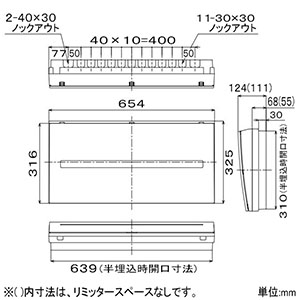

●寸法(mm):縦325(310)×横654(639)×深さ111(30) ※( )は、半埋込寸法
●材質:プラスチック
●色:ホワイト(マンセル値 10Y9/0.5)

【ご注意】
※100V-200Vの切り替えは全回路可能です。(200Vの場合、2P2Eブレーカをご使用ください。)
※盤定格電流を超える主幹ブレーカは取り付けないでください。
※引込口装置が別途必要になります。
※上記回路数とは別に、蓄電池用サーキットブレーカ20Aを搭載しています。

※取付には、電気工事士の資格をもつ方による工事が必要です。
