住宅用分電盤 《コスモパネル》 太陽光発電システム(30A)・エコキュート・IH対応 露出・半埋込両用形 22+3 主幹100A リミッタースペースなし BQE810223C2

パナソニック 住宅用分電盤 《コスモパネル》 太陽光発電システム(30A)・エコキュート・IH対応 露出・半埋込両用形 22+3 主幹100A リミッタースペースなし BQE810223C2
  • パナソニック 住宅用分電盤 《コスモパネル》 太陽光発電システム(30A)・エコキュート・IH対応 露出・半埋込両用形 22+3 主幹100A リミッタースペースなし BQE810223C2 画像1
  • パナソニック 住宅用分電盤 《コスモパネル》 太陽光発電システム(30A)・エコキュート・IH対応 露出・半埋込両用形 22+3 主幹100A リミッタースペースなし BQE810223C2 画像2
  • パナソニック 住宅用分電盤 《コスモパネル》 太陽光発電システム(30A)・エコキュート・IH対応 露出・半埋込両用形 22+3 主幹100A リミッタースペースなし BQE810223C2 画像3
  • パナソニック 住宅用分電盤 《コスモパネル》 太陽光発電システム(30A)・エコキュート・IH対応 露出・半埋込両用形 22+3 主幹100A リミッタースペースなし BQE810223C2 画像4
メーカー パナソニック
型番 BQE810223C2
JANコード 4549077801630
    ※メーカー欠品中の商品です。
  • 【特長】
    ●ドアの形状・深さを変更することにより、引込入線部・分岐配線部の空間を拡大。オール電化など、高容量の引込配線の施工性を考慮しています。オール電化の普及で住宅の幹線工事が今では22㎟、38㎟に、さらに耐熱性のCVT38㎟が必要な工事もあります。ガタースペースを大きくすることで太くて硬いケーブルが配線しやすい設計です。
    ●ハンドル部分をON時にはフラットな形状とし、白を基調とした配色も分岐側と統一(30A除く)。また、渡りバーとの一体化により「主幹2次側のねじレス化」を実現。30A~100Aまで同寸法で品揃えしています。
    ●分岐回路用紙はカードホルダー方式で、パソコンを使用した分岐回路名の表示位置は上・下段のブレーカ同列配置のため、視認性に優れています。
    ●ドアの開閉を2段階開閉にすることで、ブレーカの確認や操作が容易に行なえます。ドアを開けたとき、約45°の位置で止まり、ラクに手が届きます。
    ●高感度瞬時引外しメカを開発。小さな短絡でも瞬時に遮断します。(短絡遮断容量は2.5kA)
    ●非常に燃えにくい成形材(UL規格「V-0」クラス)を使用することにより安全性を高めています。
  • 【仕様】
    ●コスモパネル コンパクト21
    ●創エネ(太陽光発電システム、エコキュート、IH)対応
    ●太陽光発電用連系ブレーカ:30A
    ●エコキュート用ブレーカ(分岐タイプ):20A
    ●IHクッキングヒーター用ブレーカ:30A
    ●露出・半埋込両用形
    ●相線式:単相3線
    ●中性線欠相保護付漏電ブレーカ(3P3E):BJF3100315
    ●コンパクトブレーカーSH型:
    ・2P1E20A:BSH2201
    ・2P2E20A:BSH2202(100V結線)
    ●IH用ブレーカ:BSH2302C
    ●太陽光発電用過電圧保護機能付コンパクト連系ブレーカSH-V型:BSH33035
    ●エコキュート用ブレーカ:BSH2202
    ●ドア付
    ●リミッタースペースなし
    ●アース端子実装数:12
    ●回路数+回路スペース:22+3
    ●主幹容量(A):100

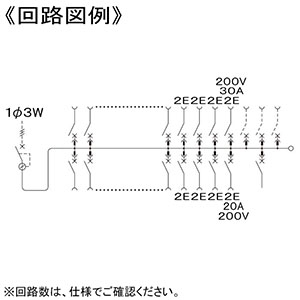

    ●分岐:
    ・2P1E 20A:14
    ・2P2E 20A 100V:6
    ・2P2E 20A 200V:1
    ・2P2E 30A 200V:1

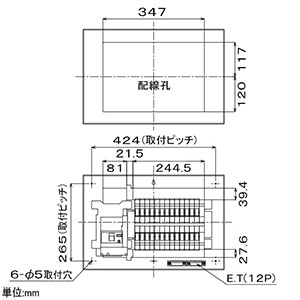

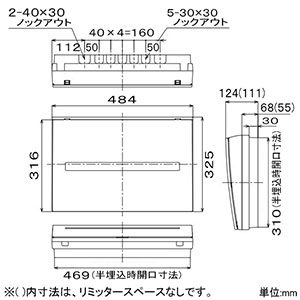

    ●寸法(mm):縦325(310)×横484(469)×深さ111(30) ※( )は、半埋込寸法
    ●材質:プラスチック
    ●色:ホワイト(マンセル値 10Y9/0.5)

    【ご注意】
    ※100V-200Vの切り替えは全回路可能です。(200Vの場合、2P2Eブレーカをご使用ください。)
    ※埋込形は、対応できません。
    ※盤定格電流を超える主幹ブレーカは取り付けないでください。
    ※上記回路数とは別に、太陽光発電用連系ブレーカを搭載しています。

    ※取付には、電気工事士の資格をもつ方による工事が必要です。
