住宅分電盤《スマートコスモ》レディ型あんしん機能付避雷器搭載 36+2 主幹50A BHR85362R

商品詳細

メーカー	パナソニック
型番	BHR85362R
JANコード	4549980134474

※メーカー欠品中の商品です。

【特長】
●避雷器搭載。ゴロゴロと鳴ったら、大切な機器をしっかりガードします。
●電源側やアース側から侵入した異常電圧(雷サージ)は、電気製品や保有データを壊す恐れがあります。避雷器がサージをカットし、雷被害から守ります。
●避雷器に雷サージが入ってくると半導体素子が直結して大地に流し、電気製品に過電圧がかからないよう保護します。
●電流センサを搭載し、将来HEMSのご採用をお考えの方に適したスマートコスモです。
●ドアカバーを正面から水平脱着できるので、カバーの取付施工性を向上、天井面との隙間を少なくすることが可能になり、設置場所の自由度が高まります。また、幹線引込開口と分岐配線作業スペースを拡げ、施工しやすくなりました。
【仕様】
●スマートコスモ
●コンパクト21
●レディ型
●あんしん機能付
●リミッタースペースなし
●かみなりあんしんばん
●避雷器搭載
●回路数+回路スペース:36+2
●分岐電流センサ数:39
●主幹容量(A):50
●分岐:
・2P1E20A:28
・2P2E20A100V:8

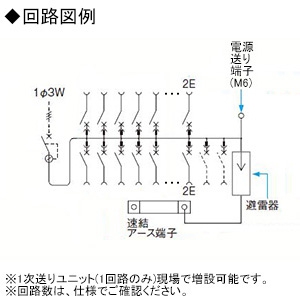

●相線:1φ3W
●盤定格(A):主幹バーの定格電流容量 100
●搭載ブレーカ:
・主幹:単3中性線欠相保護付漏電ブレーカ(BJF350325)
・分岐(2P1E20A):コンパクトブレーカSH型(BSH2201)
・分岐(2P2E20A):コンパクトブレーカSH型(BSH2202)(100V結線)
・避雷器:BQX81
●プラスチック製
●色:ホワイト(マンセル記号10Y9/0.5)

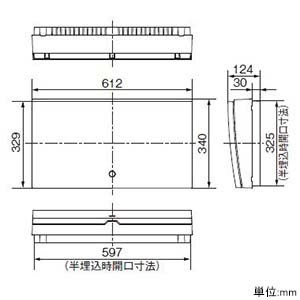

●寸法(mm):タテ340×フカサ124×ヨコ612
●半埋込寸法(mm):タテ325×フカサ30×ヨコ597
●ドア付
●埋込・半埋込両用形
●アース端子実装数:12
●一般社団法人日本配線システム工業会住宅用分電盤高機能規格適合品

【ご注意】
※直撃雷に対しては負荷機器は保護できません。
※電話線、テレビアンテナなどから侵入してくる雷サージに対しては負荷機器は保護できません。
※100V-200Vの切り替えは全回路可能です。(200Vの場合、2P2Eブレーカをご使用ください。)
※埋込形は対応できません。
※盤定格電流を超える主幹ブレーカは取り付けないでください。
※保護機器は必ずアース端子に接続してください。

※取り付けには電気工事士の資格をもつ方の工事が必要となります。
