交流集電盤《コスモパネル》住宅屋内用全量買取住宅向け露出・半埋込両用形主幹100A 16kW以下 BQE810PV3

商品詳細

メーカー	パナソニック
型番	BQE810PV3
JANコード	4549077456588

※メーカー欠品中の商品です。

【特長】
●ドアの形状・深さを変更することにより、引込入線部・分岐配線部の空間を拡大。オール電化など、高容量の引込配線の施工性を考慮しています。オール電化の普及で住宅の幹線工事が今では22㎟、38㎟に、さらに耐熱性のCVT38㎟が必要な工事もあります。ガタースペースを大きくすることで太くて硬いケーブルが配線しやすい設計です。
●ハンドル部分をON時にはフラットな形状とし、白を基調とした配色も分岐側と統一(30A除く)。また、渡りバーとの一体化により「主幹2次側のねじレス化」を実現。30A～100Aまで同寸法で品揃えしています。
●分岐回路用紙はカードホルダー方式で、パソコンを使用した分岐回路名の表示位置は上・下段のブレーカ同列配置のため、視認性に優れています。
●ドアの開閉を2段階開閉にすることで、ブレーカの確認や操作が容易に行なえます。ドアを開けたとき、約45°の位置で止まり、ラクに手が届きます。
●高感度瞬時引外しメカを開発。小さな短絡でも瞬時に遮断します。(短絡遮断容量は2.5kA)
●非常に燃えにくい成形材(UL規格「V-0」クラス)を使用することにより安全性を高めています。
【仕様】
●コスモパネルコンパクト21
●創エネ対応
●住宅屋内用
●全量買取住宅向け
●露出・半埋込両用形

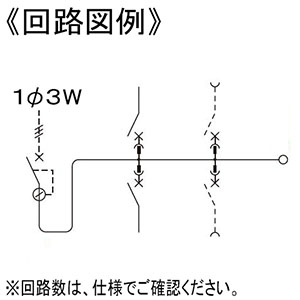

●相線式:単相3線
●中性線欠相保護付漏電ブレーカ(3P3E):BJF3100315
●ドア付
●主幹容量(A):100
●総発電容量(kW):16以下

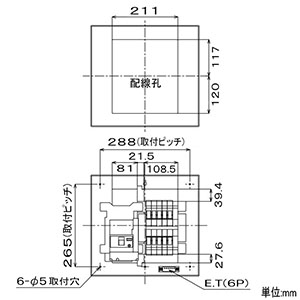

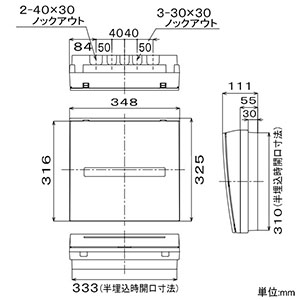

●寸法(mm):縦325(310)×横348(333)×深さ111(30) ※( )は、半埋込寸法
●材質:プラスチック
●色:ホワイト(マンセル値 10Y9/0.5)

【ご注意】
※設置環境の温度余裕度を考慮し、連系ブレーカは40Aを搭載しています。
※本製品は、住宅用途専用ですので、それ以外の用途ではご使用にならないでください。
※12kW以下用はパワーコンディショナ2台、16kW以下用はパワーコンディショナ3台搭載可能です。

※取付には、電気工事士の資格をもつ方による工事が必要です。
