熱線センサ付自動スイッチ親器 《かってにスイッチ》 壁取付 4線配線式 3A マットグレー WTA14119H
取り寄せ品
- 【特長】
●新設計レンズで検知感度がアップし、正面検地が可能になり設置場所がより自由になりました。
●従来品のセンサ子器(DC12Vタイプ)が使え、接続できる子器の種類が豊富です。
●照明の「切-自動-連続入」の切り替えが手元で行えます。
●多箇所検知形。最大3箇所で検知することができます。
●子器(WTA19119W・H、WTK2911KなどのDC12Vタイプ)を合計2台まで取付可能です。 - 【仕様】
●かってにスイッチ
●アドバンスシリーズ
●屋内タイプ
●おすすめ場所:廊下・階段・内玄関
●壁取付
●多箇所検知形(4線配線式)
●適合負荷:LED照明・蛍光灯(インバータ含む)・白熱灯・換気扇
●定格:
・電源電圧(V):AC100
・子器側電圧(V):DC12(対地 AC100)
●負荷容量:3A 100V AC
●消費電力(W):1
●開閉回数(回):100000

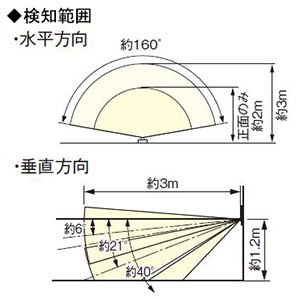

●検知方式:熱線レベル変化分検知
●検出動作速度(m/s):0.3～1
●子器配線方式:2線無極性 配線長50mまで(最大2台まで)
●適合ボックス:1コ用スイッチボックス
●適用配線:φ1.6 φ2.0単線専用
●使用周囲温度(℃):-10～40
●検知後連続動作時間:約10秒～30分可変形
●明るさセンサ・手動スイッチ付
●フル端子
●色:マットグレー
●適合プレート:スイッチプレート(WTA7101HK)
《パナソニック社製LED照明器具接続灯数》
●電源ユニット内蔵(一体)型:
・消費電力 0.2W～10W未満:12台まで
・消費電力 10W～110W未満:120Wまで
●電源ユニット別置型:120Wまで
●LED電球(E11/E17/E26口金):7灯まで
※白熱灯:300Wまで
※換気扇:1～150Wまで
※短時間の壁スイッチのON/OFF操作で点灯状態が切り替わる機能のついた照明器具(リモコン機能付を含む)は、消灯後すぐに再点灯すると点灯モードが変わりますので、ご使用にならないでください。
※記載のないLED照明・インバータ照明器具(他社含む)は、入力電流の合計が2.5A以下、突入電流の合計が130A以下に設定してください。
【ご注意】
※換気扇連動機能はありません。
※従来品DC15Vタイプは使用できません。
※親器・子器間の配線は線間電圧DC12Vですが、対地電圧AC100Vですので適用電線(φ1.6 φ2.0単線)以外使用しないでください。
※取り付けには電気工事士の資格をもつ方の工事が必要となります。
