配管自在バンド バンド部長さ180.7mm HBR-5N
取り寄せ品
- 【特長】
●L型アングルやC型チャンネルなどとの組み合わせにより、縦引きおよび横引き配管の支持に使用します。
●現場での配管形状に合わせた曲げ加工ができますので、美観を損なわず強固な施工が簡単に行えます。
●鋼材への取付用として平ワッシャーおよび六角ナットを各2個付属しています。
●別売のインシュレーションまたは因幡電工社DHF(断熱粘着テープ)との併用により、結露防止対策および配管の破損防止対策が行えます。 - 【仕様】
●適合配管外径(mm):
・インシュレーション無し:φ70～77
・インシュレーション有り:φ64～71
●適合VP・VU管:
・インシュレーション無し:65A
・インシュレーション有り:-

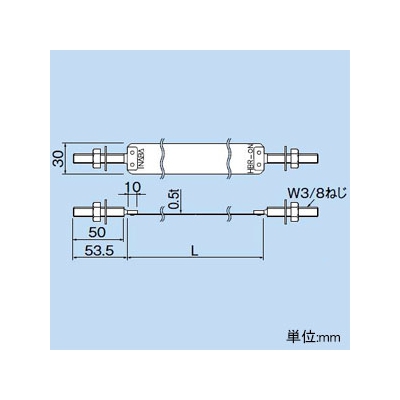

●バンド部長さL(mm):180.7
●バンド部厚さt(mm):0.5
●ボルト部(W3/8)長さ(mm):50
●インシュレーション(HBI)切断長さ(mm):159
●材質(表面処理):SPCD(ユニクロ)
【ご注意】
※鋳鉄管などの金属重量管の支持や逆さ吊りの支持には使用できません。
※縦引き配管の場合は管のズレ防止対策を別途施してください。
※ナットの締め付けトルクは4.9J(50kg-cm)以下で行ってください。また、保温材付きの配管を支持する場合は、締め付けすぎにご注意ください。
※最大配管支持ピッチは1.5mで施工してください。
※別売のインシュレーションベース(HBIB)は40mm幅のC型チャンネルおよびL型アングル取付用です。異なるサイズのC型チャンネルおよびL型アングルには取り付けできません。
※屋外では使用できません。
※ポリブテン管にはインシュレーション(HBI)およびインシュレーションベース(HBIB)は使用できません。
