全ねじボルトW3/8専用支持金具 《スーパーロック V型》 全ねじボルト取付タイプ ワンタッチ取付タイプ SRV-1114A
取り寄せ品
- 【特長】
●W3/8ボルトに取り付けて配管保持に使用します。
●ワンタッチでボルトに取り付けできます。
●ヒンジ方式のため配管の仮置きができます。
●ボルト取り付け時の高さ調整が容易です。
●フタを閉じることで全ねじボルトからの脱落を防止。耐震性能を発揮します。
●背合わせによる省スペース施工が可能になりました。
●屋内専用です。 - 【仕様】
●スーパーロック V型
●全ねじボルト取付タイプ
●ワンタッチ取付タイプ
●許容静荷重:196N(20kgf)

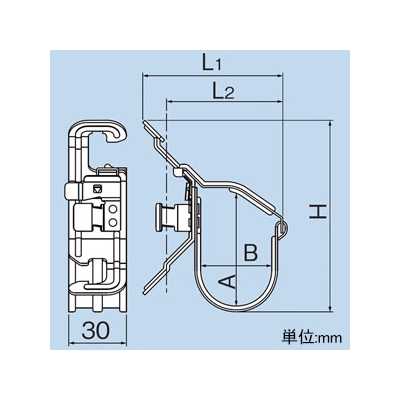

●寸法(mm):L1 113、L2 100.5、H 159、A 123、B 80
●本体材厚(t1)(mm):1.0
●フタ材厚(t2)(mm):1.0
●屋内専用
●表面処理:ユニクロ
《適合サイズ(mm)》
●保温材厚:10×10
・銅管サイズ:31.75×38.10～34.92×44.45
●保温材厚:10×20
・銅管サイズ:19.05×38.10
【ご注意】
※W3/8ボルト以外には使用しないでください。
