耐火ネオスリーブ 適合貫通穴径φ150～160mm 防火区画貫通部耐火措置部材 《ファイヤープロシリーズ》 IRNS-150
取り寄せ品
- 【特長】
●給水・給湯管、排水管、電気配管などさまざまな配管の防火区画貫通部耐火措置部材です。
●耐火材と樹脂製スリーブが一体化になりました。
●耐火ネオスリーブを配管に巻き付けながら開口部に挿入できます。
●さまざまな配管に対応します。
●多系統、多品種配管の同時貫通が可能で、防火措置材の設置数を削減できます。
●給水・給湯管、排水管、電気配線などの配管に対応しているため、各設備の防火措置工法が1種類で施工可能です。
●製品が組みあがった状態になっているため、箱から取り出してすぐに使用できます。
●充てん材が袋に入っているため、手を汚さずに施工が可能です。 - 【仕様】
●防火区画貫通部耐火措置部材
●ファイヤープロシリーズ
●適合貫通穴径(mm):φ150～160

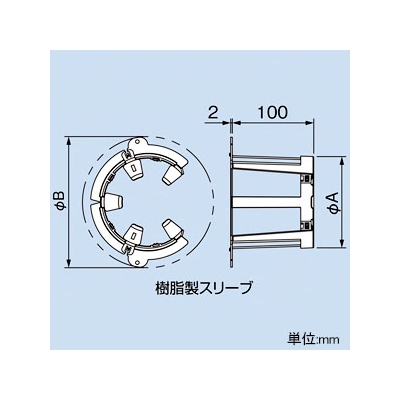

●寸法(mm):φA 166、φB 219
●材質:
・樹脂製スリーブ:PP
・支持金具:SGCC
●国土交通大臣認定:
・床:PS060FL-0893
・壁・中空壁:PS060WL-0892
・壁・中空壁:PS060WL-1017
《適用範囲》
●床・壁構造(国土交通大臣が認定したもの):床(ALC・コンクリート)
・国土交通大臣認定番号:PS060FL-0893
・床厚み(mm):100以上
・開口部形状:円形(φ160mm以下)
・占積率(開口面積に対する配管・ケーブルの断面積の総合計の割合)(%):52.3以下
●床・壁構造(国土交通大臣が認定したもの):壁(ALC・コンクリート)
・国土交通大臣認定番号:PS060WL-0892
・壁厚み(mm):100以上
・開口部形状:円形(φ160mm以下)
・占積率(開口面積に対する配管・ケーブルの断面積の総合計の割合)(%):53.5以下
●床・壁構造(国土交通大臣が認定したもの):中空壁
・国土交通大臣認定番号:PS060WL-1017
・壁厚み(mm):100以上
・開口部形状:円形(φ160mm以下)
・占積率(開口面積に対する配管・ケーブルの断面積の総合計の割合)(%):46.8以下
《セット内容》
●耐火ネオスリーブIRNS:
・樹脂製スリーブ×1
・袋入り充てん材×1
・支持金具×1
●国土交通大臣認定シール×1
●取扱説明書×1
【ご注意】
※作業時には、軍手、手袋などを着用してください。
※サイズ選定の際には、占積率及び配管束外径を共に満たすことをご確認ください。配管束外径が規定値より大きい場合、袋入り充てん材が床面・壁面から飛び出し、認定外となる可能性があります。
※袋入り重点材、樹脂製スリーブ、支持金具は取り外さずにご使用ください。
※袋入り充てん材の内部には補強シートが入っているため、施工前は過度に変形させないでください。
※床貫通部に使用する場合は、縦引き貫通材の支持を完全に行って下さい。特に冷媒管の場合は、配管長の中央部に「パイプロックTK」を使用して配管を支持してください。不十分な場合は袋入り充てん材に隙間が生じる可能性があり、耐火性能が発揮できません。
※本製品は耐候性はありません。保管・施工の際には直射日光や風雨がかからないように措置を施してください。
