耐火ボックスS床用キット 空調・電力用 適用開口穴1200×200mm 防火区画貫通部耐火措置工法部材 《ファイヤープロシリーズ》 IRBS-YK-12020
取り寄せ品
- 【特長】
●被覆銅管・ケーブル・合成樹脂管・さや管の防火区画貫通部耐火措置工法部材です。
●パテ材を用いないため、手を汚すことがありません。
●束ねた配管を複数施工・省スペース化を実現しました。
●開口に充てんブロックを詰めるだけのため、様々な開口寸法に対応可能です。
●床施工における止水用鋼製スリーブにも対応します。
●別売の「耐火ボックスS(IRBS)」と必ずセットでご使用ください。 - 【仕様】
●空調・電力用
●防火区画貫通部耐火措置工法部材
●ファイヤープロシリーズ
●適用開口穴(mm):1200×200
●国土交通大臣認定:PS060FL-0964(床)
●適用範囲:
・最大開口面積(㎡):0.75
・占積率(%):39.8以下
・床の構造:コンクリート・ALC 厚さ100mm以上
・最大被覆銅管サイズ(mm):被覆外径φ86(管径φ44.45、被覆厚20)
・最大被覆硬質塩化ビニル管サイズ(mm):被覆外径φ81(管径φ60、被覆厚10)
・最大被覆可とう塩化ビニル管サイズ(mm):外径φ37、厚さ6
・最大可とうポリエチレン管サイズ(mm):外径φ22
・最大発泡塩化ビニル管サイズ(mm):外径φ76、厚さ9.5
・最大合成樹脂製可とう電線管(CD管・PF管)サイズ(mm):φ42
・最大ケーブルサイズ(㎟):導体総断面積7522.5(CV38㎟×3C)
●セット内容:

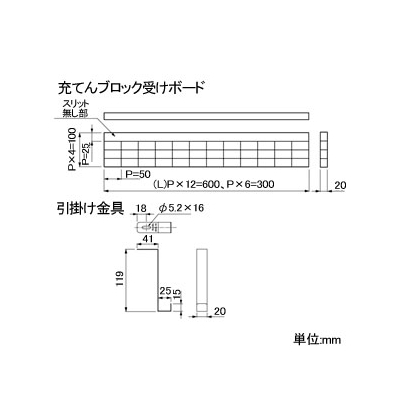

・充てんブロック受けボード(L=600)×4
・引掛け金具×8
・コンクリートタッピングビス(M4×L25)×8
【ご注意】
※別売の「耐火ボックスS(IRBS)」と必ずセットでご使用ください。
※作業時には、作業手袋などをご使用ください。
※屋外でご使用の場合は、紫外線・雨水などが当たらないように処置を施してください。また、防水機能はありません。必要な場合は別途防水処理を行ってください。
