耐火ボックスS 空調・電力用 適用開口穴1200×200mm 防火区画貫通部耐火措置工法部材 《ファイヤープロシリーズ》 IRBS-12020
取り寄せ品
- 【特長】

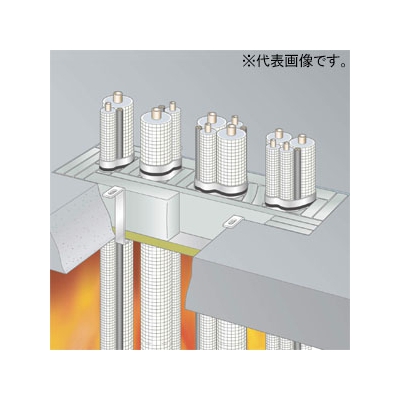

●被覆銅管・ケーブル・合成樹脂管・さや管の防火区画貫通部耐火措置工法部材です。
●パテ材を用いないため、手を汚すことがありません。
●束ねた配管を複数施工・省スペース化を実現しました。
●開口に充てんブロックを詰めるだけのため、様々な開口寸法に対応可能です。
●床施工における止水用鋼製スリーブにも対応します。
●床で施工する際は、別売の「耐火ボックスS床用キット(IRBS-YK)」と必ずセットでご使用ください。 - 【仕様】
●空調・電力用
●防火区画貫通部耐火措置工法部材
●ファイヤープロシリーズ
●適用開口穴(mm):1200×200
●国土交通大臣認定:PS060FL-0964(床)
●適用範囲:
・最大開口面積(㎡):0.75
・占積率(%):39.8以下
・床の構造:コンクリート・ALC 厚さ100mm以上
・最大被覆銅管サイズ(mm):被覆外径φ86(管径φ44.45、被覆厚20)
・最大被覆硬質塩化ビニル管サイズ(mm):被覆外径φ81(管径φ60、被覆厚10)
・最大被覆可とう塩化ビニル管サイズ(mm):外径φ37、厚さ6
・最大可とうポリエチレン管サイズ(mm):外径φ22
・最大発泡塩化ビニル管サイズ(mm):外径φ76、厚さ9.5
・最大合成樹脂製可とう電線管(CD管・PF管)サイズ(mm):φ42
・最大ケーブルサイズ(㎟):導体総断面積7522.5(CV38㎟×3C)

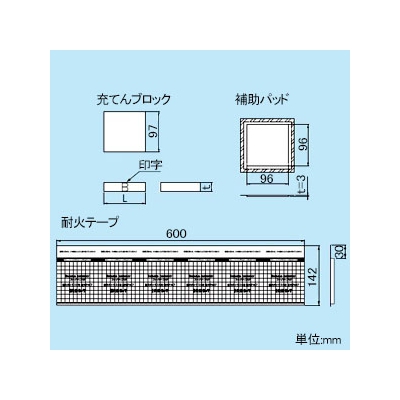

《セット内容》
●充てんブロック(厚さt=22.5mm):
・印字A(L=50mm)×9
・印字B(L=100mm)×26
・印字C(L=200mm)×3
・印字D(L=400mm)×4
●充てんブロック(厚さt=45mm):
・印字E(L=200mm)×3
・印字F(L=400mm)×3
●補助パット×20
●耐火テープ(600mm)×5
●国土交通大臣認定シール×1
●取扱説明書×1
【ご注意】
※作業時には、作業手袋などをご使用ください。
※屋外でご使用の場合は、紫外線・雨水などが当たらないように処置を施してください。また、防水機能はありません。必要な場合は別途防水処理を行ってください。
※区画貫通部では配管などが動かない様にしっかりと固定してください。特に縦引きの冷媒配管の場合は、配管長の中央部に「パイプロックTK」を使用して配管を支持してください。不十分な場合は耐火テープとの間に隙間が生じたり充てんブロック受けボードが落下する恐れがあり、耐火性能が発揮できません。
※充てんブロックを詰め込むことができない小さな隙間がある場合には補助パットを使用してください。充てんブロック及び補助パットは、熱によって膨らむことにより隙間を閉塞する機能がありますが、施工する際は隙間が発生しないように丁寧に行ってください。
※充てんブロックを詰める際は、方向に注意し、印字「A」等のアルファベットが開口部の正面に見えるように詰めてください。
※床で施工する際は、別売の「耐火ボックスS床用キット(IRBS-YK)」と必ずセットでご使用ください。
