止水アダプター 耐火NX用 適合止水スリーブ外径81～86mm 防火区画貫通部材 耐火キャップNX 《ファイヤープロシリーズ》 IRC-S75
取り寄せ品
- 【特長】
●耐火キャップIRC-NX専用です。必ず耐火キャップと組み合わせてご使用ください。
●建築基準法にて要求されている1時間耐火性能基準に合格しています。
●空調・電気・排水の工法が統一できます。また、それぞれの混設も可能です。 - 【仕様】
●耐火NX用
●防火区画貫通部材
●耐火キャップNX
●ファイヤープロシリーズ
●適合止水スリーブ外径(mm):81～86

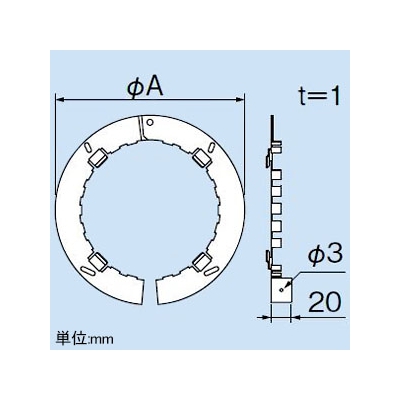

●寸法φA(mm):129
●材質:SGCC
●床・壁構造(国土交通大臣認定したもの):床(ALC・コンクリート)
●国土交通大臣認定番号:PS060FL-0776
●壁・床厚み(mm):100以上
●開口部形状:スリーブあり、円形(φ200以下)
●占積率(開口面積に対する配管・ケーブルの断面積の総合計割合):63.0%以下
●配管種類(mm):
・金属管・被覆金属管:被覆外径φ96(金属管φ53.98、被覆厚20)以下
・アルミニウム管・アルミニウム合金管・被覆アルミニウム管・被覆アルミニウム合金管:被覆外径φ80(アルミニウム管φ38.1、被覆厚20)以下
・硬質塩化ビニル管・被覆硬質塩化ビニル管:被覆外径φ100(硬質塩ビ管φ60、被覆厚20)以下
・結露防止層付硬質塩化ビニル管:外径φ76、厚さ9.5以下
・断熱ドレンホース:外径φ37、厚さ6以下(外層・内層 塩ビ樹脂製、断熱層 ポリエチレンフォーム)
・ドレンホース(可とうポリエチレン管):外径φ22以下
・合成樹脂製可とう電線管(CD管・PF管):PF管 φ45.5、CD管 φ48以下
・ケーブル(銅、ガラス繊維など):総導体断面積159.5㎟、1本当たり外径φ25以下(導体38㎟以下)
●セット内容:
・止水アダプター×1
・なべタッピングビス(M4×25L)×2本
・トラスタッピングビス(M4×30L)×1本
・取扱説明書
