24時間式タイムスイッチ ボックス型 電子式 AC100V用 別回路 TB20101K
取り寄せ品
- 【特長】
●電子式で、10年間の停電補償付です。
●タイマー以外に、インターバル動作(「ON」「OFF」の繰り返し出力)、スリープ動作(指定時間後に「OFF」)も可能です。 - 【仕様】
●TB20シリーズ
●形状:ボックス型
●動作周期:24時間式
●1回路型
●駆動方式:電子式
●出力方式:タイマー出力
●定格電圧(V):AC100
●許容電圧変動範囲(V):AC85～115
●周波数(Hz):50-60
●消費電力(W):1.5
●電源・出力表示方式:電源表示 緑LED表示/出力表示 赤LED表示
●設定:
・ON/OFF最小間隔(分):1
・設定単位(分):1
・ON/OFF動作回数:2動作(ON・OFF各1回ずつ)
・インターバル動作:1セット(インターバルON・OFF時間 1分～99時間59分)
・スリープ動作:1セット(スリープ時間 1分～99時間59分)
●接点構成:1a
●回路構成:別回路(無電圧出力)
●手動ON/OFF:入-自動-切スイッチ付
●負荷容量:
・抵抗負荷:AC250V 10A、DC30V 10A
・白熱灯負荷(A):2
・誘導負荷(COSφ=0.7以上):AC250V 7A
・モータ負荷(W):AC100V 200/AC200V 400(COSφ=0.7)
※三相モータの場合は電磁開閉器を組み合わせてください。
・最小適用負荷:DC5V 10mA
●付加機能:
・無通電セット機能:有
・ホリデー機能:なし
・サマータイム機能:なし
●停電補償(年間):10(リチウム電池使用)
●時間精度(秒/月)±15(25℃にて)
●動作時刻精度:時間精度に追従
●接点開閉回数(回):50000
●使用周囲温度・湿度:-10℃～50℃、85%以下
●取付方法:露出
●本体色:フロスティホワイト

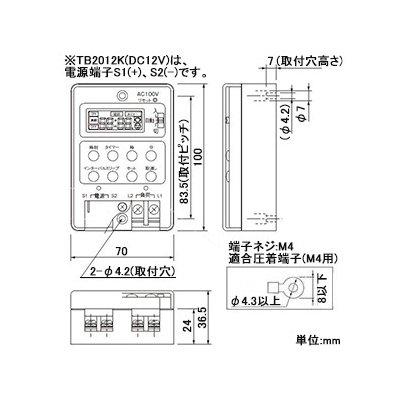

●サイズ(mm):タテ100×ヨコ70×フカサ36.5
●重量(g):170
●付属品:木ネジ(3.8×20) 2本
【ご注意】
※インターバル動作とスリープ動作が重なった場合、OR出力になります。
