24時間式タイムスイッチ ボックス型 クォーツモータ式 c接点 別回路 TB3909K
取り寄せ品
- 【特長】
●埋込型設定子を採用。最小設定間隔15分の多動作型です。
●あらかじめ標準装備された埋込型設定子を、内側または外側に倒すだけの簡単設定です。
●DINレールにも取付可能です。 - 【仕様】
●TB39Kシリーズ
●形状:ボックス型
●動作周期:24時間式
●1回路型
●駆動方式:クォーツモータ式
●出力方式:タイマー出力
●定格電圧(V):AC100-220
●許容電圧変動範囲(V):AC85～242
●周波数(Hz):50-60
●消費電力(W):
・AC100V:1
・AC200V:2
●電源表示方式:緑LED表示
●設定:
・ON/OFF最小間隔(分):15
・設定単位(分):15
・ON/OFF動作回数:96動作
●接点構成:1c
●回路構成:別回路(無電圧出力)
●手動ON/OFF:入-自動-切スイッチ付
●負荷容量:
・抵抗負荷(A):15
・白熱灯負荷(A):10
・誘導負荷(A):12(COSφ=0.7以上)
・モータ負荷(COSφ=0.7):AC100V 750W/AC200V 1500W
※三相モータの場合は電磁開閉器を組み合わせてください。
・最小適用負荷:DC5V 10mA
●停電補償(時間):300(20℃、ニッケル水素電池使用)
※3日間の通電が必要です。電池交換が可能です。(ニッケル水素電池 TB420K2457)
●時間精度(秒/月)±15(25℃にて)
●動作時刻精度(分):±3以内
●接点開閉回数(回):50000
●使用周囲温度・湿度:-10℃～50℃、85%以下
●取付方法:露出・DINレール
●本体色:アッシュグレイ

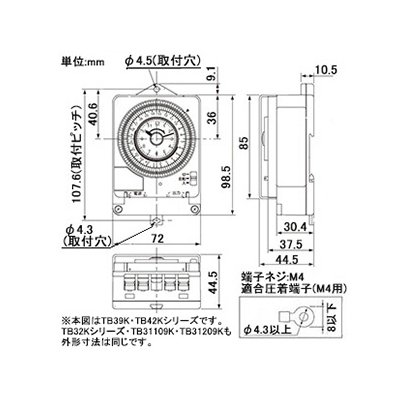

●サイズ(mm):タテ107.6×ヨコ72×フカサ44.5
●重量(g):180
●付属品:木ねじ(3.8×30) 2本
