24時間式タイムスイッチ ボックス型 交流モータ式 AC200V用 別回路 手動連続ONスイッチ付 TB18201N
取り寄せ品
- 【特長】
●ダイヤルに設定子を差し込むだけで30分間隔のセットが可能な多動作型です。別売金具でパネル取付も可能です。
●負荷の連続「入」ができる手動スイッチ付です。「手動入」は、タイマー動作に関係なく負荷が連続ONします。
●便利なON/OFF切替ツマミ付です。切替ツマミでON/OFF状態の確認と一時的なON/OFFの切り替えができます。配線後のテストなどにご使用ください。切り替え後は、設定子に従ってON/OFFします。 - 【仕様】
●TB18Nシリーズ
●形状:ボックス型
●動作周期:24時間式
●1回路型
●駆動方式:交流モータ式
●出力方式:タイマー出力
●定格電圧(V):AC200
●許容電圧変動範囲(V):AC170～230
●周波数(Hz):50/60切替式
●消費電力(W):1.5
●電源表示方式:緑LED表示
●設定:
・設定動作時刻方式:差込設定子式(赤 ON/白 OFF)
・ON/OFF最小間隔(分):30
・設定単位(分):15
・ON/OFF動作回数:標準6動作
※設定子3セット(入・切)付属。別売設定子(TB1781)により48動作可能
●接点構成:1a
●回路構成:別回路(無電圧出力)
●手動ON/OFF:ON/OFF切替ツマミ、手動連続ONスイッチ付
●負荷容量:
・抵抗負荷:AC250V 15A
・白熱灯負荷:AC250V 15A
・誘導負荷(COSφ=0.7以上):AC250V 12A
・モータ負荷(COSφ=0.7):AC100V 750W/AC200V 1500W
※三相モータの場合は電磁開閉器を組み合わせてください。
・ネオントランス:15kV×8台
・最小適用負荷:DC5V 10mA
●停電補償:なし
●時間精度:電源周波数に同期
●動作時刻精度(分):±7.5以内
●設定間隔時間誤差(分):±5以内
●接点開閉回数(回):50000
●使用周囲温度・湿度:-10℃～50℃、85%以下
●取付方法:露出・パネル
●本体色:アッシュグレイ

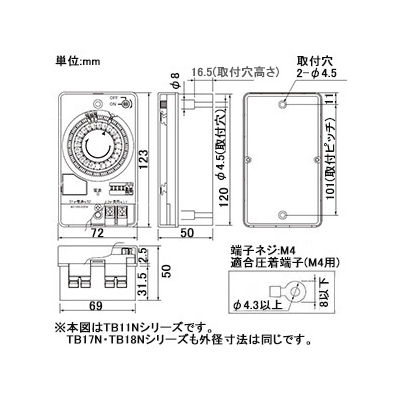

●サイズ(mm):タテ123×ヨコ72×フカサ50
●重量(g):200
【ご注意】
※交流モータ式は周波数を正しく設定してご使用ください。
※パネル取付時は別売金具(TB1782)が必要です。
※パネル取付の場合、厚さ6mmのパネルまで取付可能です。壁に埋め込んでのご使用はできません。
