年間式タイムスイッチ JIS協約型・2P 電子式 2回路型 シーズン対応機能付 TB732201K
取り寄せ品
- 【特長】
●業界初の「シーズン対応」機能を搭載。四季などの長期期間(シーズン)ごとに週間式と同様にプログラムが設定できます。
●2057年までのカレンダーを内蔵。閏年も対応しています。
●10年間の停電補償付です。
●当日だけのスケジュール変更に対応できるモーメンタリー動作機能を内蔵しています。
●回路ごとに異なる設定が可能です。 - 【仕様】
●TB732シリーズ
●形状:盤組込用(JIS協約型・2P)
●動作周期:年間式
●2回路型
●駆動方式:電子式(水晶発振式)
●出力方式:タイマー出力
●定格電圧(V):AC100-240
●許容電圧変動範囲(V):AC85～264
●周波数(Hz):50-60
●消費電力(W):
・AC100V:1
・AC200V:2
●時刻表示方式:年・月・日:・時・分・秒・曜日デジタル表示(液晶表示)
●電源・出力表示方式:電源表示 緑LED表示/出力表示 赤LED表示
●設定:
・ON/OFF最小間隔(分):1
・設定単位(分):1
・プログラム数:15/回路
●接点構成:1c×2
●回路構成:別回路(無電圧出力)
●手動ON/OFF:入-自動-切スイッチ付(各回路独立)
●負荷容量:
・抵抗負荷:AC250V 15A
・白熱灯負荷:AC100V 3A
・誘導負荷(COSφ=0.7以上):AC250V 10A
・モータ負荷(COSφ=0.7):AC100V 400W/AC200V 750W
※三相モータの場合は電磁開閉器を組み合わせてください。
・ネオントランス:15kV×6台
・最小適用負荷:DC5V 10mA
●付加機能:
・モニター機能:有
・無通電セット機能:有
・ホリデー機能:有(長期間の出力停止設定可能)
・サマータイム機能:有
●停電補償(年間):10(20℃、リチウム電池使用)
●時間精度(秒/月)±15(25℃にて)
●動作時刻精度:時間精度に追従
●接点開閉回数(回):50000
●使用周囲温度・湿度:-10℃～50℃、85%以下
●取付方法:分電盤・DINレール・露出

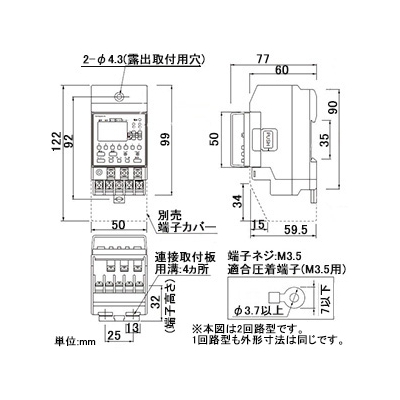

●サイズ(mm):タテ99×ヨコ50×フカサ77
●重量(g):210
●表示部クルット機構
●別売端子カバー(露出取付用):TB26003777
●付属品:木ねじ(3.8×20) 2本、渡り線 1本
