24時間式タイムスイッチ JIS協約型・2P 交流モータ式 AC100V用 1回路型 TB159101K
取り寄せ品
- 【特長】
●協約型2Pサイズ、負荷のコントロールもきめ細かく行えます。
●動作設定の最小間隔は15分間隔です。
●便利な「入-自動-切」スイッチ付です。 - 【仕様】
●TB159シリーズ
●形状:盤組込用(JIS協約型・2P)
●動作周期:24時間式
●1回路型
●駆動方式:交流同期モータ式
●出力方式:タイマー出力
●定格電圧(V):AC100
●許容電圧変動範囲(V):AC85～115
●周波数(Hz):50/60切替式
●消費電力(W):約1.5
●電源表示方式:赤LED表示
●設定:
・動作時刻設定方式:全設定子埋込方式
・ON/OFF最小間隔(分):15
・設定単位(分):15
・ON/OFF動作回数:96動作
●接点構成:1c
●回路構成:別回路(無電圧出力)
●手動ON/OFF:入-自動-切スイッチ付
●負荷容量:
・抵抗負荷(A):15
・白熱灯負荷(A):7.5
・誘導負荷(A):10(COSφ=0.7以上)
・モータ負荷(COSφ=0.7):AC100V 400W/AC200V 750W
※三相モータの場合は電磁開閉器を組み合わせてください。
・最小適用負荷:DC5V 10mA
・ネオントランス:15kV×8台
●付加機能:
・無通電セット機能:なし
・ホリデー機能:なし
・サマータイム機能:なし
●停電補償:なし
●時間精度:電源周波数に同期
●動作時刻精度(分):±5以内
●接点開閉回数(回):20000
●使用周囲温度・湿度:-10℃～50℃、85%以下
●取付方法:分電盤・DINレール・露出

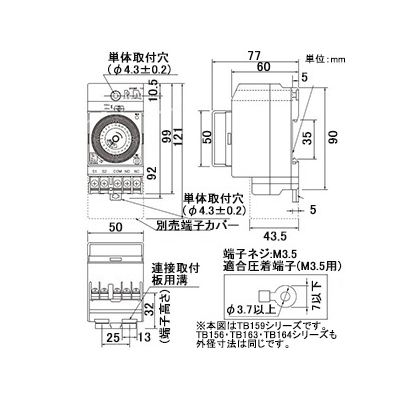

●サイズ(mm):タテ99×ヨコ50×フカサ77
●重量(g):230
●別売端子カバー:TB1583
●付属品:前面カバー、渡り線 1本、木ネジ(3.8×20) 2本
【ご注意】
※交流モータ式は周波数を正しく設定してご使用ください。
