マイク用コンセント キャノン型 XLM-3-32PCH-R相当品 マイク用ビニルコード0.75～2㎟ YM-3CM
取り寄せ品
- 【特長】
●別売アルミプレート「YP-1AF」と組み合わせてご使用ください。 - 【仕様】
●コネクター:XLM-3-32PCH-R相当品
●許容電流(A):AC3
●適用電線(㎟):マイク用ビニルコード 0.75～2
●接続端子:M4ねじ端子×3

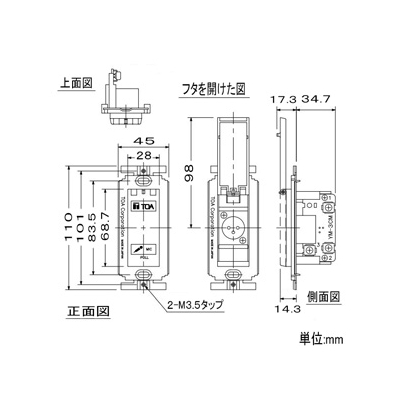

●寸法(mm):W45×H110×D52
●質量(g):95
●仕上:
・本体部:ABS樹脂、ミルキーホワイト(マンセル5Y8.3/1近似色)
・取付部:圧延鋼板、ニッケルめっき
●付属品:アウトレットボックス取付用ねじ(+皿)小ねじ(M4×35)×2
●適合プレート(別売):
・YP-1AF(アルミプレート)
・パナソニック:フルカラープレート(3コ用)
・パナソニック:ニューコスモシリーズワイドプレート(1連用)+化粧カバー(3コ用)
●適合プラグ(別売):キャノン XLR-3-11C相当品
●適合ボックス(別売):
・YS-11A:JIS C 8340-1999
・プレキャストコンクリート用スイッチボックス
・カバー付きスイッチボックス(ボックス深さ44以上)
・中型四角アウトレットボックス
・中型四角コンクリートボックス
・露出スイッチボックス(H=50)
【ご注意】
※低圧回路と小勢力回路を同一ボックス内へ収納する場合は、絶縁のための堅牢な隔壁を取付けてください。
※ニューコスモシリーズワイドのプレートをご使用の場合、化粧カバーとプレートに0.5mmの段差が生じます。
※断面積が0.75㎟以下の電線の場合は、折り曲げて重ねる等、断面積を増やして結線してください。
