銅線用絶縁被覆付圧着スリーブ重ね合せ用 P形 100個入り青色 TMVP-2-BLU

取り寄せ品

【特長】
●RoHS指令の適合商品です。

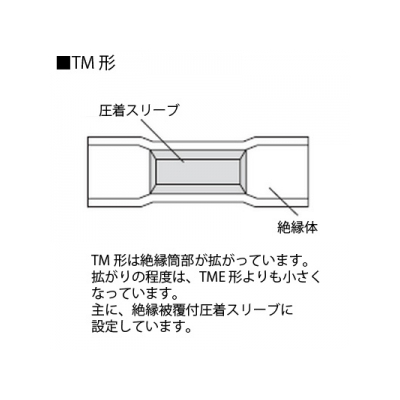

●TM形は絶縁筒部が拡がっています。拡がりの程度は、TME形よりも小さくなっています。主に絶縁被覆付圧着スリーブに設定しています。
●CSA登録品です。
【仕様】
●圧着スリーブ重ね合せ用P形(TMタイプ)
●色:青
●材料:[スリーブ]無酸素銅管(電気すずめっき)/[絶縁体]ポリ塩化ビニル
●定格電圧(V):300
●使用温度範囲(℃):-40～+75
●難燃性:UL94V-0

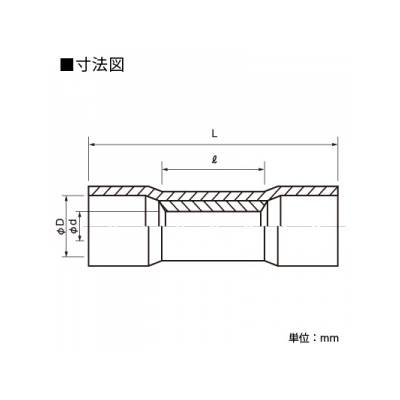

《各部の寸法(mm)》
●φd:2.3
●φD:4.5
●L:19.0
●l:8.0
(※画像2枚目参照)
《電線抱合範囲》
●撚線(㎟):1.04～2.63
●AWG:16-14
《適用工具》
●手動工具:NH12、NH32
●空気圧式工具:本体NA3 ヘッドN3 12、本体NA10 ヘッドN10 12

【ご注意】
※銅線専用です。
※ニチフ社指定の適用圧着工具をご使用下さい。
※電線抱合範囲内でご使用下さい。

銅線用 絶縁被覆付圧着スリーブ 重ね合せ用 P形 100個入り 青色 TMVP-2-BLU
