銅線用 絶縁被覆付圧着スリーブ 重ね合せ用 P形 100個入り 赤色 TGVP-1.25-RED
取り寄せ品
| メーカー | ニチフ |
|---|---|
| 型番 | TGVP-1.25-RED |
| JANコード | 4521989049683_100 |
- 【特長】
●RoHS指令の適合商品です。
●TG形は絶縁筒部がストレート(直管形)になっています。
●CSA登録品です。 - 【仕様】
●圧着スリーブ 重ね合せ用P形(TGタイプ)
●色:赤
●材料:[スリーブ]無酸素銅管(電気すずめっき)/[絶縁体]ポリ塩化ビニル
●定格電圧(V):300
●使用温度範囲(℃):-40～+75
●難燃性:UL94V-0

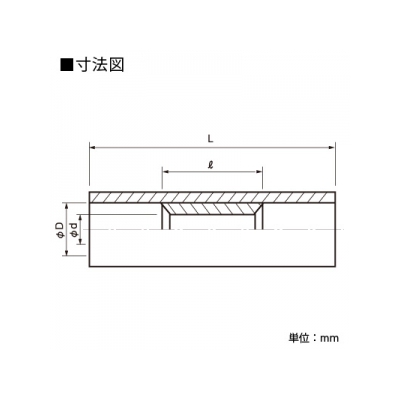

《各部の寸法(mm)》
●φd:1.8
●φD:3.2
●L:19.0
●l:8.0
(※画像2枚目参照)
《電線抱合範囲》
●撚線(㎟):0.3～1.65
●AWG:22-16
《適用工具》
●手動工具:NH11、NH32
●空気圧式工具:本体NA3 ヘッドN3 11、本体NA10 ヘッドN10 11
【ご注意】
※銅線専用です。
※ニチフ社指定の適用圧着工具をご使用下さい。
※電線抱合範囲内でご使用下さい。
