銅線用 絶縁被覆付圧着端子 (TC形)棒形 センターピン棒形端子 ダブルタイプ 100個入り 赤透明 TGWVTC-1.25-11T-RCL
取り寄せ品
| メーカー | ニチフ |
|---|---|
| 型番 | TGWVTC-1.25-11T-RCL |
| JANコード | 4521989034306_100 |
- 【特長】
●RoHS指令の適合商品です。

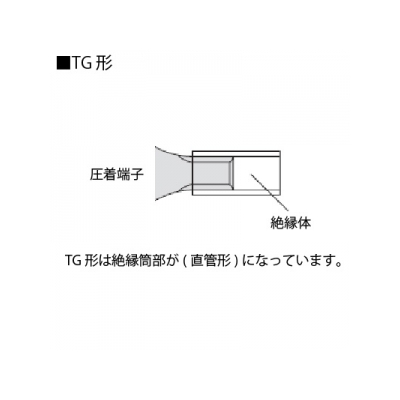

●TG形は、絶縁筒部がストレート(直管形)になっています。 - 【画像に関して】
画像は代表画像です。実際の商品と異なる場合があります。
【仕様】
●TME TC形 棒形 ダブル
●色:赤透明
●材料:[端子]無酸素銅(電気すずめっき)/[絶縁体]ポリ塩化ビニル
●定格電圧(V):300
●使用温度範囲(℃):-40～+75
●難燃性:UL94V-0

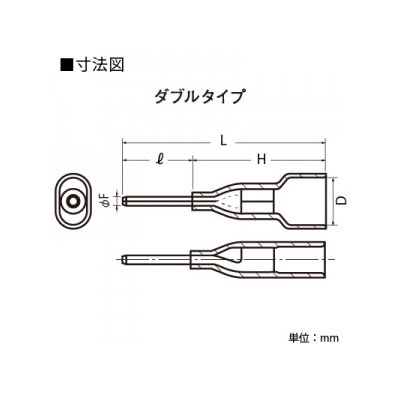

《各部の寸法(mm)》
●φF:1.1
●l:11.0
●L:28.6
●H:17.6
●D:6.6
(※画像2枚目参照)
《電線抱合範囲》
●撚線(㎟):0.3～1.65
●AWG:22-16
《適用工具》
●手動工具:NH66
【ご注意】
※銅線専用です。
※ニチフ社指定の適用圧着工具をご使用下さい。
※電線抱合範囲内でご使用下さい。
