熱線センサ付自動スイッチ親器 《かってにスイッチ》 天井取付 8Aタイプ 微動検知形 100～242V WTK64810K
取り寄せ品
- 【特長】
●従来よりも小さな動きをキャッチ。着席時間が長い作業空間におすすめします。
●着席作業時の小さな動き(微動)で照明の継続点灯が可能です。
●定格容量8A、ボルトフリー(AC100～242V)対応で選定が楽になりました。 - 【仕様】
●かってにスイッチ(施設向)
●屋内タイプ
●おすすめ場所:会議室・打合せコーナー
●天井取付
●8Aタイプ
●微動検知形
●LED対応
●定格電圧(V):電源電圧 AC100～242、子器側電圧 DC12(対地AC100～242)
●負荷容量(A):8
●消費電力(W):1
●開閉回数(回):100000
●検知方式:熱線レベル変化分検知

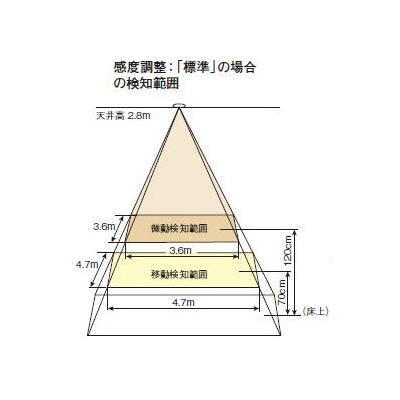

●検出動作速度(m/s):移動検知 0.3～1.0、微動検知 0.05～1.0
●検知温度差(℃):移動検知 3差以上(400lx以上の場合4差以上)、微動検知 5差以上
●子器配線方式:2線無極性(総配線50m以下)
●取付方式:ボックス取付、天井パネル取付金具固定方式(30mm以下)両用
●適合ボックス:
・大型四角コンクリートボックス(大型四角大丸穴カバーを組み合わせ必要)
※ボックスとカバーの合計 深さ75mm以上
●適用配線:φ1.6 φ2.0単線専用(親器-子器、子器-子器の配線も同様)
●使用周囲温度(℃):-10～40
●検知後連続動作時間:約1～10分可変形
●明るさセンサ付
●フル端子
《LED照明器具およびLED電球の接続灯数》
●LED照明(パナソニック社製):
●電源ユニット内蔵(一体)型:
・消費電力 0.2W～10W未満:100V 24台
・消費電力 10W～110W未満:100V 240W、200V 480W
●電源ユニット別置型:100V 240W
●LED電球(装飾電球を除く)(E11/E17/E26口金):100V 14灯
※白熱灯:100V 800Wまで、200V 1600Wまで
※換気扇:100V 1～400Wまで、200V 2～800Wまで
※表に記載のないLED照明器具・蛍光灯(インバータ照明器具含む)(他社製含む):入力電流合計6.6A以下、突入電流合計260A以下
【ご注意】
※親器・子器間の配線は線間電圧DC12Vですが、対地電圧AC100Vですので適用電線以外使用しないでください。

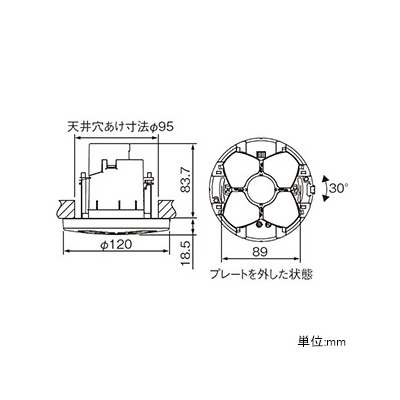

※本体は30°回転することが可能です。
※検知部は回転しません。

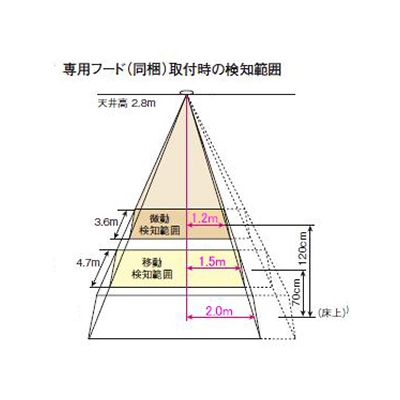

※床上70cm未満については検知範囲外ですが検知能力が備わっているため、不要な熱源を検知しないように専用フードでエリアカットしてください。
※取り付けには電気工事士の資格をもつ方の工事が必要となります。
