熱線センサ付自動スイッチ親器 《かってにスイッチ》 軒下天井取付 8Aタイプ 広角検知形 200V ホワイト WTK44812K
取り寄せ品
- 【特長】
●接続負荷容量1Aまで対応可能。1台の親器で、最大8Aまでの照明を制御できるようになり、イニシャルコストの低減が図れます。
●子器は合計6台まで取付可能です。
●検知エリアの広い広角検知形をご用意しました。 - 【仕様】
●かってにスイッチ(施設向)
●屋外タイプ
●軒下天井取付
●8Aタイプ
●広角検知形
●LED対応
●定格電圧(V):電源電圧 AC200、子器側電圧 DC12(対地AC100)
●負荷容量(A):8
●消費電力(W):0.8
●開閉回数(回):100000
●子器配線方式:2線無極性(総配線50m以下)

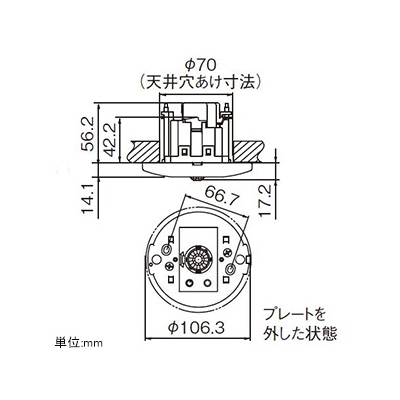

●取付方式:ボックス取付、天井パネル取付金具固定方式(30mm以下)両用
●適合ボックス:
・深型中形四角アウトレットボックス(丸孔カバー付)またはコンクリートボックス(丸孔カバー付)
・深型八角アウトレットボックス(丸孔カバー付)またはコンクリートボックス(丸孔カバー付)
※深さ54mm以上(ボックスと丸孔カバーの合計)
●適用配線:φ1.6 φ2.0単線専用(親器-子器、子器-子器の配線も同様)
●使用周囲温度(℃):-10～40
●検知後連続動作時間:約10秒～30分可変形

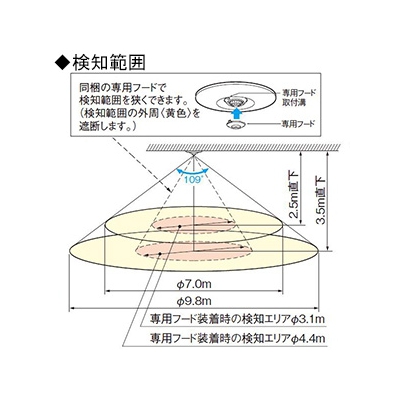

●有効検知高さ(m):約3.5
●明るさセンサ付
●フル端子
●色:ホワイト
《LED照明器具およびLED電球の接続灯数》
●LED照明(パナソニック社製):
●電源ユニット内蔵(一体)型:
・消費電力 0.2W～10W未満:-
・消費電力 10W～110W未満:480W
●電源ユニット別置型:-
●LED電球(装飾電球を除く)(E11/E17/E26口金):-
※白熱灯:1600Wまで
※換気扇:2～800Wまで
※表に記載のないLED照明器具・蛍光灯(インバータ照明器具含む)(他社製含む):入力電流合計6.6A以下、突入電流合計260A以下
【ご注意】
※親器・子器間の配線は線間電圧DC12Vですが、対地電圧AC100Vですので適用電線以外使用しないでください。
※手の動きが検知できるよう床より70cmの高さを検知範囲としてください。
※取り付けには電気工事士の資格をもつ方の工事が必要となります。
