熱線センサ付自動スイッチ 《かってにスイッチ》 壁取付 2線式・3路配線対応形 LED専用1.2A スイッチスペース付 ベージュ WTK18115FK
取り寄せ品
- 【特長】
●人の動きがスイッチです。かってにスイッチが人を感じて照明器具を自動点灯・消灯します。

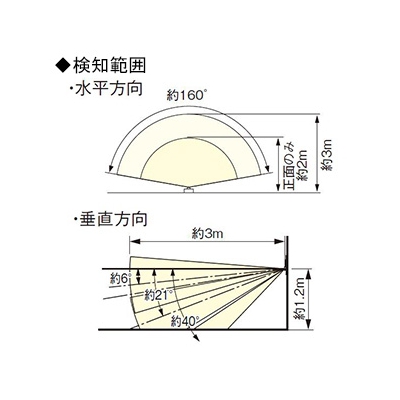

●正面検知が可能に。温度差の少ない夏場の検知性能が向上。検知エリア数が増えて、正面検知(2mまで)が可能になりました。
●LED照明との負荷適合性が向上。LED照明器具の入力電流値で接続台数が算出できます。WEB上の接続確認ツールの確認が不要です。
●省施工。配線は片切スイッチ(2線式)と同じです。
●スイッチスペース付はコスモシリーズワイド21のスイッチを組み込みできます。スイッチ取付用のブランクチップ(WT3020WK)を取り付けできます。 - 【仕様】
●かってにスイッチ(住宅向)
●屋内タイプ
●おすすめ場所:内玄関
●壁取付
●2線式・3路配線対応形
●LED専用
●定格電圧(V):AC 100
●負荷容量:1.2A 100V AC
●消費電力(W):0.05
●開閉回数(回):100000
●検知方式:熱線レベル変化分検知
●検出動作速度(m/s):0.3～1
●適合ボックス:1コ用スイッチボックス
●適用配線:φ1.6 φ2.0単線専用
●使用周囲温度(℃):-10～40
●検知後連続動作時間:約10秒～30分可変形
●明るさセンサ・手動スイッチ付
●スイッチスペース付
●フル端子
●色:ベージュ
●適合プレート:スイッチプレート ラウンド(WTC7101F)、スクエア(WT8101F)
《LED照明器具およびLED電球の接続灯数》
●起動方法 LE1/LB1/LG1:1.2A(入力電流)まで
●LED電球 E11/E17/E26(シャンデリア電球タイプ含む):
・消費電力 0.2W～15W未満:1～7灯
・消費電力 15W～:100Wまで
※パナソニック社製「LED照明器具および、LED電球」をご使用ください。
※蛍光灯(インバータ照明器具を含む)は接続できません。
※LB1/LG1に関しては調光できません。
※白熱灯は20～120Wまで接続できます。
※短時間の壁スイッチのON/OFF操作で点灯状態が切り替わる機能のついた照明器具(リモコン機能付を含む)は、消灯後すぐに再点灯すると点灯モードが変わりますので、ご使用にならないでください。
※HID負荷、特殊機能照明器具(調光機能、センサ機能付)、ダウントランス、電磁接触器、換気扇と組み合わせての使用はできません。
【ご注意】
※2箇所の場合、2箇所間の配線は、30m以内にしてください。
※従来品のWTK1811□、WTK18115□やアドバンスシリーズのWTA1811□Kと接続できません。
※アドバンスシリーズの電子スイッチ(子器)WTA5652は接続できません。
※コンセント、アドバンススイッチ、フルカラースイッチは取り付けできません。
※取り付けには電気工事士の資格をもつ方の工事が必要となります。
